变频器中交流输入电抗器的选用要求及技术方法

    交流输入电抗器可以抑制变频器输入电流的谐波，明显改善变频器的功率因数。有下列情况之一时就应考虑选配交流输入电抗器。

   1)变频器所用电源变压器的容量超过500kVA，并与变频器的容量之比为10：1以上时，可选择接入交流电抗器。

   2)同一电源上接有晶闸管交流负载或带有开关控制的功率因数补偿装置。

   3)三相电源的电压不平衡度不小于3%时。

   4)需要改善输入侧的功率因数，接入交流输入电抗器后功率因数可增加到0.8~0.85。

    交流输入电抗器的结构为一铁心电感线圈，图7-16所示为某厂家交流输入电抗器的外形尺寸示意图，表7-1是交流输入电抗器的配置参数表。各生产厂家都有与自己的变频器相匹配的电抗器产品供选用。

    图7-16    交流输入电抗器的外形尺寸示意图

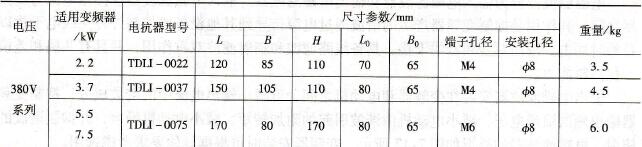

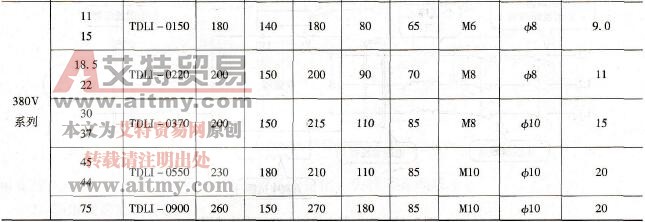

    表7-1    交流输入电抗器配置参数表
