变频器多挡转速的控制电路

需要解决的问题：操作工每次只能按一个按钮，控制电路应使变频器3个输入端子的状态与该挡转速吻合。

电路要点：利用变频器的+24V电源，分别由7个继电器来控制7挡转速。继电器的线圈电流不得超过电源的允许值。

控制规律：找出输入端子的状态与转速挡次之间关系的规律：

    端子S1在第1、3、5、7挡转速时得到信号；

    端子S2在第2、3、6、7挡转速时得到信号；

    端子S3在第4、5、6、7挡转速时得到信号。

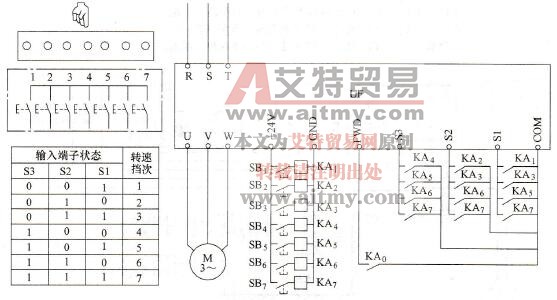

    图5-15    多挡转速的控制电路
