三菱FR-A540型变频器操作面板的模式切换技术方法

    要对变频器进行某项操作，须先在操作面板上切换到相应的模式。例如要设置变频器的工作频率，须先切换到“频率设定模式”，再进行有关的频率设定操作。在操作面板可以进行五种模式的切换。

    变频器接通电源后（又称上电），变频器自动进入“监示模式”，如图7-25所示，操作面板上的“MODE”键可以进行模式切换，第一次按“MODE”键进入“频率设定模式”，再按“MODE”键进入“参数设定模式”，反复按“MODE”键可以进行“监示、频率设定、参数设定、操作、帮助”五种模式切换。当切换到某一模式后，操作“SET”或“▲”或“▼”键则对该模式进行具体设置。

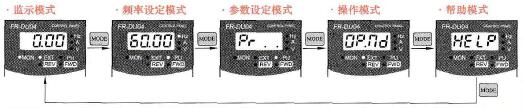

    图7-25    模式切换操作方法
