三菱FR-A540型变频器的PU接口的连接技术方法
来源:艾特贸易2017-10-11
简介变频器有一个 PU 接口,操作面板通过 PU 接口与变频器内部。电路连接,拆下前盖板可以见到 PU 接口。如果要用计算机来控制变频器运行,可将操作面板的接线从 PU 口取出,再将专用带
变频器有一个PU接口,操作面板通过PU接口与变频器内部。电路连接,拆下前盖板可以见到PU接口。如果要用计算机来控制变频器运行,可将操作面板的接线从PU口取出,再将专用带电缆的接头插入PU接口,将变频器与计算机连接起来,在计算机上可以通过特定的用户程序对变频器进行运行、监视及参数的读写操作。
1.PU接口

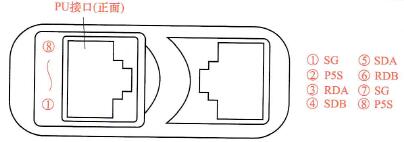

PU接口外形与计算机网卡RJ45接口相同,但接口的引脚功能定义与网卡不同,PU接口外形与各引脚定义如图7-18所示。
图7-18 PU接口外形与各引脚定义
2.PU接口与带有RS485接口的计算机连接
(1)计算机与单台变频器连接。计算机与单台变频器PU接口的连接如图7-19所示。在连接时,计算机的RS485接口和变频器的PU接口都使用RJ45接头(俗称水晶头),中间的连接线使用10base -T电缆(如计算机联网用的双绞线)。
图7-19 计算机与单台变频器PU接口的连接

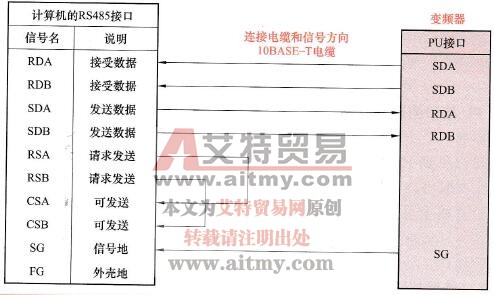

PU接口与RS485接口的接线方法如图7-20所示。由于PU接口的引脚②和引脚⑧的功能是为操作面板提供电源,在与计算机进行RS485通信时不用这些引脚。
图7-20 PU接口与RS485接口的接线方法

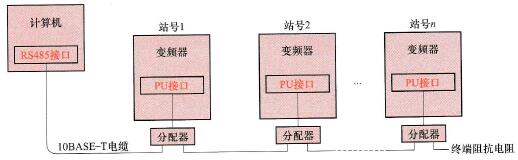

(2)计算机与多台变频器连接。计算机与多台变频器连接如图7- 21所示。图中分配器的功能是将一路信号分成多路信号,另外.由于传送速度、距离的原因,可能会出现信号反射造成通信障碍,为此可给最后一台变频器的分配器安装终端阻抗电阻(100Ω)。
图7-21 计算机与多台变频器连接

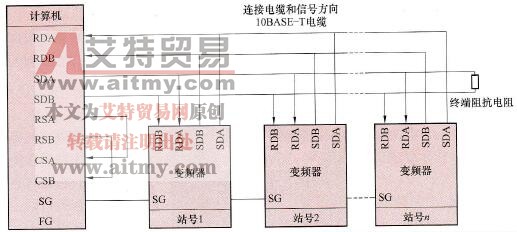

计算机与多台变频器接线方法如图7-22所示。
图7-22 计算机与多台变频器接线方法
3.PU接口与带有RS232C接口的计算机连接

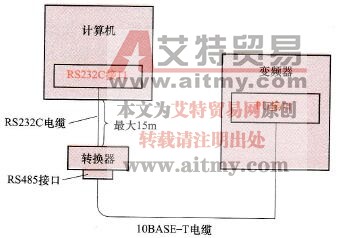

由于大多数计算机不带RS485接口,而带RS232C接口(串口,又称COM口)的计算机较多,为了使带RS232C接口的计算机也能与PU口连接,可使用RS232C转RS485接口转换器。PU接口与带有RS232C接口的计算机连接如图7-23所示。
图7-23 PU接口与带有RS232C接口的计算机连接
