三菱FR-A540型变频器的控制回路接线技术方法

    1．控制回路端子排

    控制回路端子排如图7-12所示。

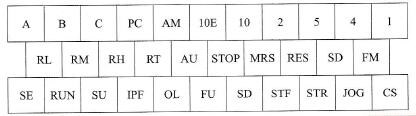

    图7-12    控制回路端子排

    2．改变控制逻辑

   (1)控制逻辑的设置。FR - A540型变频器有漏型和源型两种控制逻辑，出厂时设置为漏型逻辑。若要将变频器的控制逻辑改为源逻辑，可按图7 -13进行操作，具体操作过程如下：

   1)将变频器前盖板拆下。

   2)松开控制回路端子排螺丝，取下端子排，如图7 - 13(a)所示。

    3)在控制回路端子排的背面，将控制逻辑设置跳线上的短路片取下，再安装到旁边的另一个跳线上，如图7 - 13  (b)所示，这样就将变频器的控制逻辑由漏型控制转设成源型控制。

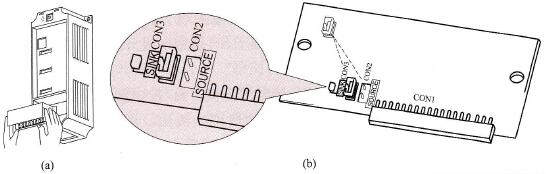

    图7 - 13    变频器控制逻辑的改变方法

   (a)取下控制回路端子排；(b)在控制回路端子排设置控制逻辑

   (2)漏型控制逻辑。变频器工作在漏型控制逻辑时有以下特点：

   1)信号输入端子外部接通时，电流从信号输入端子流出。

   2)端子SD是触点输入信号的公共端，端子SE是集电极开路输出信号的公共端，要求电流从SE端子输出。

   3) PC、SD端子内接24V电源，PC接电源正极，SD接电源负极。

    图7 -14是变频器工作在漏型控制逻辑的典型接线图。图中的正转按钮接在STF端子与SD端子之间，当按下正转按钮时，变频器内部电源产生电流从STF端子流出，经正转按钮从SD端子回到内部电源的负极，该电流的途径如图7- 14所示。另外，当变频器内部三极管集电极开路输出端需要外接电路时，需要以SE端作为公共端，外接电路的电流从相应端子（如图7-14中的RUN端子）流入，在内部流经三极管，最后从SE端子流出，电流的途径如图中箭头所示，图中虚线连接的二极管表示在漏型控制逻辑下不导通。

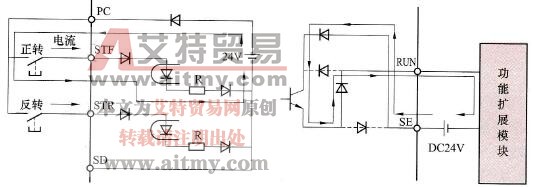

    图7-14    变频器工作在漏型控制逻辑的典型接线图

   (3)源型控制逻辑。变频器工作在源型控制逻辑时有以下特点：

   1)信号输入端子外部接通时，电流流入信号输入端子。

   2)端子PC是触点输入信号的公共端，端子SE是集电极开路输出信号的公共端，要求电流从SE端子输入。

   3) PC、SD端子内接24V电源，PC接电源正极，SD接电源负极。

    图7 - 15是变频器工作在源型控制逻辑的典型接线图。图中的正转按钮需接在STF端子与PC端子之间，当按下正转按钮时，变频器内部电源产生电流从PC端子流出，经正转按钮从STF端子流入，回到内部电源的负极，该电流的途径如图所示。另外，当变频器内部三极管集电极开路输出端需要外接电路时，须以SE端作为公共端，并要求电流从SE端流入，在内部流经三极管，最后从相应端子（如图中的RUN端子）流出，电流的途径如图中箭头所示，图中虚线连接的二极管表示在源型控制逻辑下不能导通。

    图7-15    变频器工作在源型控制逻辑的典型接线图

    3．STOP、CS和PC端子的使用

   (1) STOP端子的使用。需要进行停止控制时使用该端子。图7 - 16是一个启动信号自保持（正转、反转）的接线图（漏型逻辑）。

    图7-16    肩动信号自保持的接线图

    图中的停止按钮是一个动断按钮，当按下正转按钮时，STF端子会流出电流，途径是：STF端子流出→正转按钮→STOP端子→停止按钮→SD端子流入。STF端子有电流输出，表示该端子有正转指令输入，变频器输出正转电源给电动机，让电动机正转。松开正转按钮，STF端子元电流输出，电动机停转。如果按下停止按钮，STOP、STF、STR端子均无法输出电流，无法启动电动机运转。

   (2) CS端子的使用。在需要进行瞬时掉电再启动和工频电源与变频器切换时使用该端子。例如在漏型逻辑下进行瞬时掉电再启动，先将端子CS - SD短接，如图7-17所示，再将参数Pr. 57设定为除“9999”以外的“瞬时掉电再启动自由运行时间”。

    图7-17    端子CS-SD短接

   (3) PC端子的使用。使用PC、SD端子可向外提供直流24V电源时，PC为电源正极，SD为电源负极（公共端）。PC端可向外提供18～26V直流电压，容许电流为0.1A。
