三菱FR-A540型变频器面板的拆卸技术方法

    面板拆卸包括前盖板的拆卸和操作面板(FR - DU04)的拆卸（以FR - A540 -0. 4K～7. 5K型号为例）。

    1．前盖板的拆卸

    前盖板的拆卸如图7-3所示，具体过程如下。

   (1)用手握住前盖板上部两侧并向下推。

   (2)握着向下的前盖板向身前拉，就可将前盖板拆下。

    2．操作面板的拆卸

    如果仅需拆卸操作面板，可按如图7-4所示方法进行操作。在拆卸时，按着操作面板上部的按钮，即可将面板拉出。

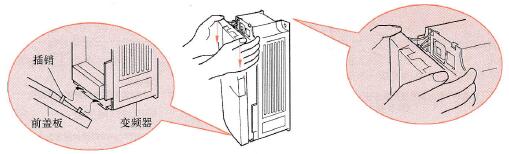

    图7-3    前盖板的拆卸

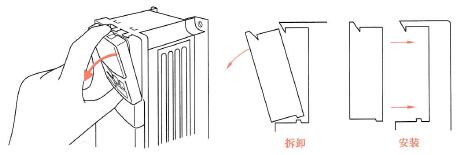

    图7-4    操作面板的拆卸
