三菱FR-A540型变频器操作面板的参数设定模式设置技术方法

    参数设定模式用来设置变频器各种工作参数。三菱FR - A540型变频器有近千种参数，每种参数又可以设置不同的值。如第79号参数用来设置操作模式，其可设置值有0～8，若将79号参数值设置为1时，就将变频器设置为PU操作模式，将参数值设置为2时，会将变频器设置为外部操作模式。将79号参数值设为1，通常记作Pr. 79=1。

    参数设定模式的设置方法是：先操作“MODE”键切换到参数设定模式，再按“SET”键开始设置参数号的最高位，如图7- 28所示，按“▲”或“▼”键可以设置最高位的数值，最高位设置好后，按“SET”键会进入中间位的设置，按“▲”或“▼”键可以设置中间位的数值，再用同样的方法设置最低位，最低位设置好后，整个参数号设置结束，再按“SET”键开始设置参数值，按’‘▲”或“▼”键可以改变参数值大小，参数值设置完成后，按住“SET”键保持1.5s以上时间，就将参数号和参数值存储下来，显示屏会交替显示参数号和参数值。

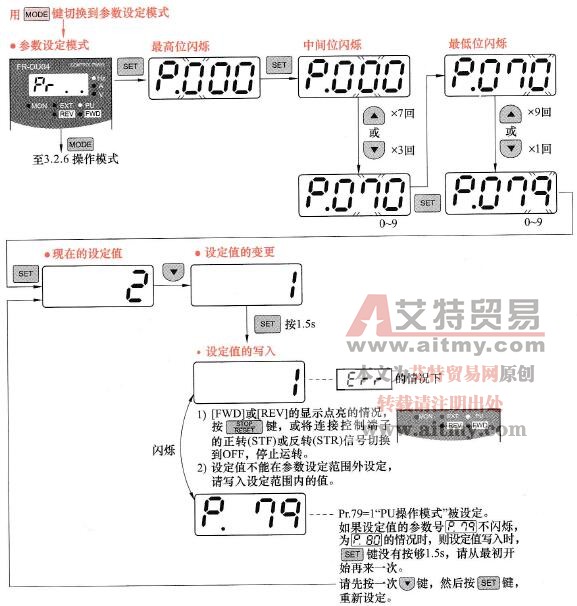

    图7-28    参数设定模式的设置方法
