变频器由外端子进行操作实例

    要求变频器由外端子进行操作，由外端子进行频率增/减控制，并将设定的参数进行锁定。请选择功能参数。

    解：设定F01 =8，E01 =17，E02 =18。频率由多功能输入控制端子X1、X2控制，X1与CM ON，输出频率下降；X1与CM OFF，输出频率保持；X2与CM ON，输出频率上升；X2与CM OFF，输出频率保持；设定F02=1，由运行控制端子FWD、REV控制变频器运行。当各功能参数设定完后试机正常，再将F00设定为1，进行参数锁定。控制电路如图4-7所示。

   3) F03、F04、F05、F06：F03设定变频器输出至电动机1的最高频率；F06设定对应于F03的最高输出电压（不能大于电源的输入电压）；F04设定变频器输出至电动机1的恒转矩运行区的最高频率，即电动机的额定频率；F05设定对应于F04的额定输出电压（也不能大于电源的输入电压）。4个参数的对应关系如图4-8所示。

    图4-7    实例的控制电路

    图4-8    输出U-f关系

    4) F07、F08：加、减速时间设定。本机加、减速时间是以最高频率为基准，实际频率设定值和加、减速时间的关系为：当设定频率等于最高频率时，加、减速时间与设定值相同，如图4-9所示；当设定频率小于最高频率时，实际加、减速时间小于设定时间，其加、减速时间=设定值×（设定频率/最高频率），如图4-10所示。

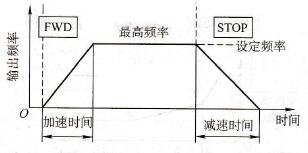

    图4-9    加、减速时间与设定值相同

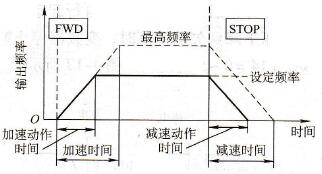

    图4-10    加、减速时间小于设定时间
