SB80A/B变频器码盘信号输入配线图

   SB80A/B变频器码盘信号输入配线图如图1-59所示。

    接线完毕应进行如下检查：

   (1)检查电动机和编码器之间的连接器安装是否到位，电动机和编码器之间的连接有问题的话，会产生转矩波动和机械振动。

   (2)检查电动机和编码器的速度是否一致，否则会产生电动机不起动和机械振动的现象。

(3)建议使用双绞屏蔽线连接码盘和控制板，屏蔽线靠控制板一端的屏蔽层必须接地。



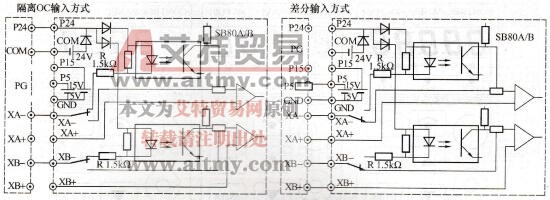

图1-59  SB80A/B变频器码盘信号输八配线图

   (4)信号线和其他功率电源线必须分离。否则电磁干扰会影响到咏冲编码器的输出信号。
