FI500-P系列变频器外形尺寸
来源：艾特贸易2017-10-24
简介FI500-P系列变频器外形分塑壳和金属两大类，如图1-66所示，变频器尺寸见表1-20。 图1-66 FI500-P系列变频器外形 (a)塑壳；(b)金属壳 1-键盘控制器；2-通风栅；3-防尘盖；4-散热器；5-控制端子
FI500-P系列变频器外形分塑壳和金属两大类，如图1-66所示，变频器尺寸见表1-20。

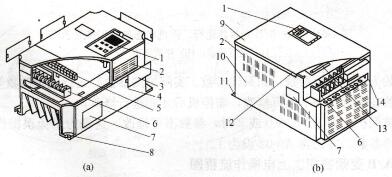

图1-66 FI500-P系列变频器外形
(a)塑壳；(b)金属壳
1-键盘控制器；2-通风栅；3-防尘盖；4-散热器；5-控制端子；
6 -功率端子；7-铭牌标签；8-安装孔；9-前面板；10-机体；
11-固定孔；12-固定螺钉；13-控制端子；14-出线孔

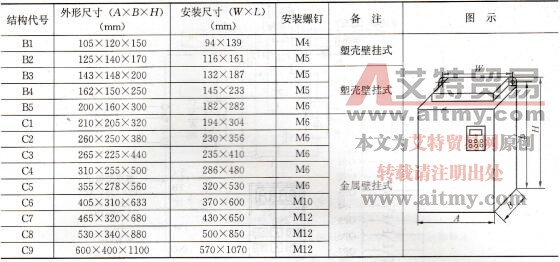

表1-20FI500-P系列变频器尺寸表
