W500系列变频器固定变频泵电路图
来源：艾特贸易2017-10-24
简介W500系列变频器固定变频泵电路如图1-87所示。 图中 表示1号泵的万能转换开关的1、2号触点在自动状态下是导通的，在手动状态下是断开的。同理 表示4号泵的万能转换开关的3、4号触点
W500系列变频器固定变频泵电路如图1-87所示。
图中
表示1号泵的万能转换开关的1、2号触点在自动状态下是导通的，在手动状态下是断开的。同理
表示4号泵的万能转换开关的3、4号触点在手动状态下是导通的，在自动状态下是断开的。

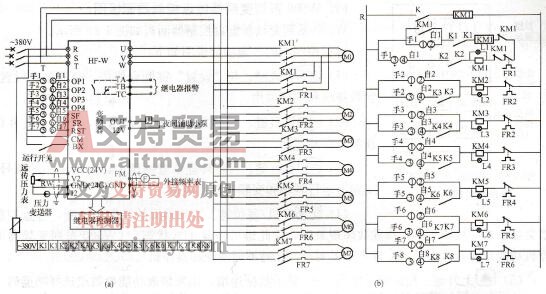

图1-87 W500系列变频器固定变频泵电路图
(a)主接线图；(b)手动 自动控制线路图
