W500系列变频器参数设置流程图

参数设置操作流程。为了简洁地说明参数设置的操作步骤，图1-91给出了其操作流程图（设置功能码F21的参数）。

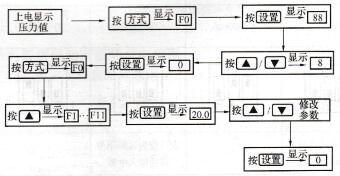

图1-91 W500系列变频器参数设置流程图

    一般地，用户在使用变频器时都要根据自己的需要修改其运行参数和控制参数，以下为功能参数设置的正常步骤：

   (1)按方式键显示“FO”；

   (2)按设置键显示“88”；

   (3)按上或下键将数据改为“8”（或用户另改的密码）；

   (4)按设置键显示“o”，表明用户密码已正确输入；

   (5)按方式键显示“FO”；

   (6)按上或下键选择功能项代码；

   (7)按设置键显示原参数值；

   (8)按上或下键修改参数数据，按  键输入新参数。

    说明：

   (1)为防止非操作人员随意更改参数，本机设置了用户密码保护功能（用户密码出厂值为“8”，而键盘控制器显示的原值为“88”）。只有输入正确的用户密码后，才能进行参数修改，否则会显示出错信息(Err!)，此时，不能继续进行参数设置或其他操作，而且除了  和  键外，其他按键均无效（修改用户密码与修改其他参数的方法相同）。

   (2) -般情况下，功能参数设置或修改应在停机状态进行。本机所提供的91个功能码中，有一部分既可以在停机状态修改也可以在运行状态修改。

   (3)出厂时，本机的各个功能项均已给定了默认值，如果能满足使用要求，可以不进行参数设置。
