FI500-P系列变频器控制回路接线端图

来源:艾特贸易2017-10-24

简介不同机型的控制回路接线端子如图1-70所示。 单相1.SkW、2.2kW(无内置制动单元),单相0.2~2.2kW(内带制动单元)及三相0.75~2. 2kW变频器的控制端子如图1-70 (a)所示。 图1-70 FI500-P系列变


不同机型的控制回路接线端子如图1-70所示。

单相1.SkW、2.2kW(无内置制动单元),单相0.2~2.2kW(内带制动单元)及三相0.75~2. 2kW变频器的控制端子如图1-70 (a)所示。

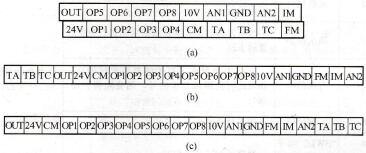

 图1-70  FI500-P系列变频器控制回路接线端子图

    图1-70  FI500-P系列变频器控制回路接线端子图

(a)  单相1.SkW等;(b)单相0.2~0.75kW;  (c)单相3.7kW等

   (2)单相0.2~0. 75kW变频器(无内置制动单元)控制端子如图1-70 (b)所示;单相3. 7kW及三相0.4kW、3.7~110kW变频器的控制端子排列方式如图1-70 (c)所示。

    控制回路端子功能见表1-22。

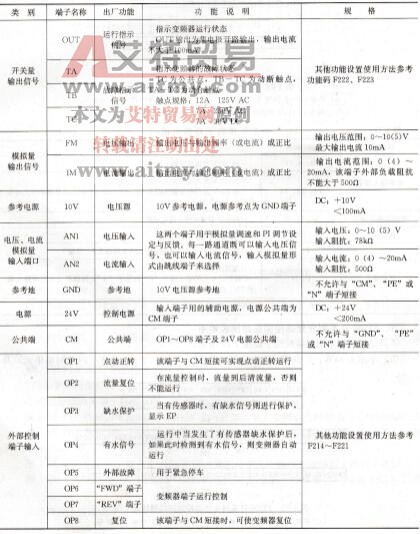

表1-22    控制端子功能简介

 表1-22    控制端子功能简介
