CY500型抽油机节能增油变频柜主接线图

CY500型抽油机节能增油变频柜主接线如图1-107所示。



图1-107  CY000型抽油机节能增油变频柜主接线图

功率端子功能说明见表1-41．推荐配线见表1-42。

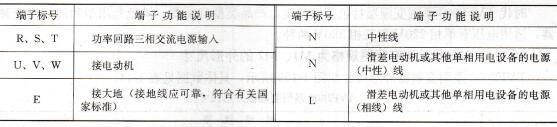

表1-41   功率端子功能说明

   (1)接地端子接地，其阻抗应小于10Ω，配线与R、S、T同线径，以保证回流畅通，且接地线尽可能短；控制系统应与电动机分别接地。

   (2)不可将输入电源(R、S、T)接到控制系统的输出端子(U、V、W)上，否则将损坏整个系统。

   (3)系统输入无相序要求。

(4)接线后，零碎线头必须清除干净，否则可能造成变频器工作异常甚至损坏。

     (5)多台系统共电源使用时，每台（套）系统应分别接地。

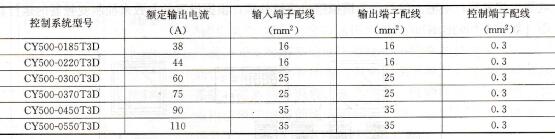

表1-42   CY500型推荐配线
