在变频器输入侧的谐波干扰对策

    1．设置交流电抗器  变频器输入侧没有装设专用变压器时，在输入侧接入交流电抗器(ACL)使整流阻抗增大，可以抑制谐波电流。整流阻抗增大则整流重叠角u增大，谐波电流变小。其情况在图11-6中也可以见到。

    根据计算出的电压畸变率，不满足国家标准要求的，必须按图11-29的曲线求出在输入侧加装的电抗值来达到，但要注意增大阻扰，就要增加压降，所以电压降必须控制在2%以内，最好求出电压畸变率与电压降都在最佳值内。

    2．设置交流滤波器  通常在电力回路中使用的交流滤波器有调谐滤波器和二次型高次滤波器，如图11-30所示。调谐滤波器适用于单一谐波的吸收，而高次滤波器则适用于多个高次谐波的吸收。一般两者组合起来作为一个设备使用。交流滤波器是将来自变频器的谐波分量与电源系统的阻抗分流，所以掌握电源阻抗是重要的。实际使用时采用在电源侧设置电抗器来提高电源阻抗的方法。另外，交流滤波器的基波电力电容必须限制在容许值内。

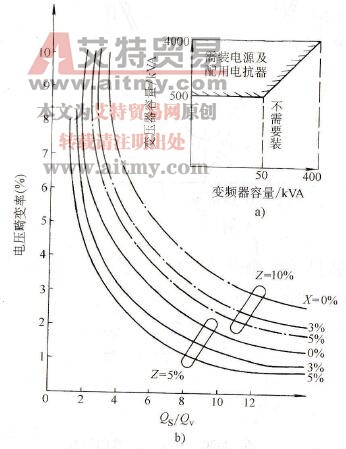

    图11-29    母线电压畸变率

    设计交流滤波器时，要知道谐波的产生量（含非理论谐波）和掌握系统操作条件（系统阻抗的变动及伴随变压器冲击电流的滤波器过渡状态）也是必需的，设计时有必要在每个设置环境下进行计算。

    3．整流器的多重化  如前所述，对于大容量晶闸管变频器可以采取这种方法：将电源侧整流器分两个，在其输入侧装设Y，y-d或D，y-d绕组联结的变压器，利用多重化抑制流向电源侧的谐波。因为需要将整流器分开，所以在通用变频器中不采用。

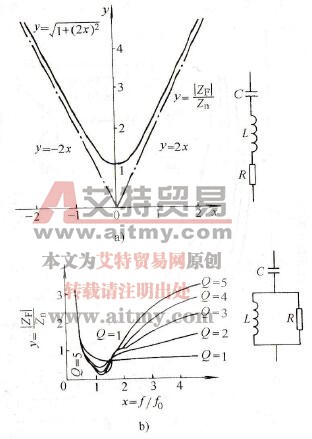

    图11-30    交流滤波器的特性

   a)调谐滤波器b）二次型高次滤波器

    当设多台变频器时，并在其输入装设专用变压器，如图11-31所示，利用输入变压器使输入电流的相位错开，对于抑制高次谐波是有效的。

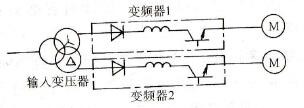

    图11-31    装设多台变频器时谐波控制的一种方法
