单相电动机

    一般的单相电动机不适合通用变频器传动。其理由是，单相电动机是一个绕组接入单相电源不能起动，要有起动装置。此起动装置就是不适合的原因。单相电动机的起动方式如图9-23所示，可分为以下四类。

    1)分想起动式  由主绕组M和与M在空间成90°位置的起动绕组S组成，起动后起动绕组由离心开关SW等切除。

   2)电容起动式  起动绕组与起动用电解电容Cs串联连接，起动后用离心开关等将起动绕组、电容同时切除。

   3)电容运转式  平常接入辅助绕组A和电容CB。

   4)电容起动、电容运转式  为2）与3）的组合。

    上面1）、2）、4）通常所使用的离心开关在规定转速通断，所以，在规定以下的转速起动绕组将连续流过较大的电流，导致烧毁。

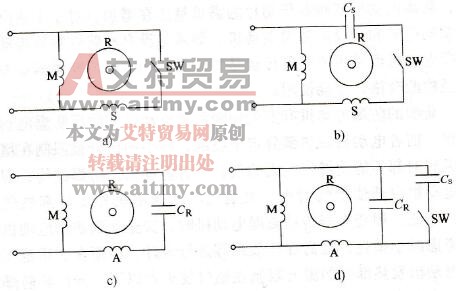

    图9-23    单相电动机的起动方式

   a)分相起动式b）电容起动式

   c)电容运转式  d）电容起动、电容运转式

   M-主绕组；S-起动绕组；A-辅助绕组

   R-转子；Cs-起动用电容；CR-运转用电容
