多台变频器同速运行应用实例

    在塑料、印染、造纸等生产机械中，往往有多个动力单元同速或按比例运行，这就要求各个动力单元按同一给定信号运行。图6-46是4台变频器同速运行连接图，速度控制采用的是升降速端子。

    在升降速端子上，用光耦合器作为开关器件，当给光耦合器的发光二极管通上电流，光敏晶体管导通，相当于升速或降速端子闭合，变频器升速或降速。在图6-46中，将VB11~ VB41串联起来，用于4台变频器的升速；将VB12~ VB42串联起来，用于4台变频器的降速。

    将VB23~VB43串联起来，用于后3台变频器的升速调整；将VB24~VB44串联起来，用于后3台变频器的降速调整。

    将VB35和VB45串联起来，用于后2台变频器的升速调整；将VB36和VB46串联起来，用于后2台变频器的降速调整。

    在调整过程中，先闭合SBIR或SBID，将FU1变频器调整到规定的速度。如果FU2、FU3、FU4和FU1不同步，先通过SB2R和SB2D调整后3台变频器，使FU2和FU1同步。随后调整SB3R和SB3D，使FU3和FU1同步，最后通过SB41和SB42调整FU4，使其和FU1同步。

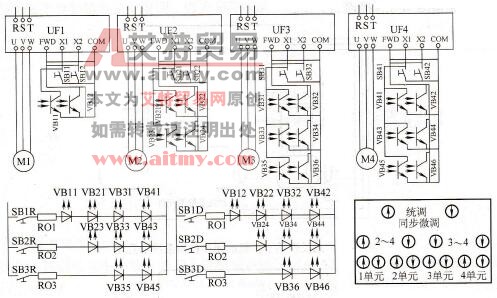

    图6-46    4台变频器同速运行

    上述控制电路，每个光耦合器引出4条导线，接线复杂又容易引进干扰，我们可以用PLC控制，用PLC控制可以大大减少导线的根数。图6-47是由PLC控制变频器同速运行，控制原理和上述电路相同，只是PLC提前需要编制程序。

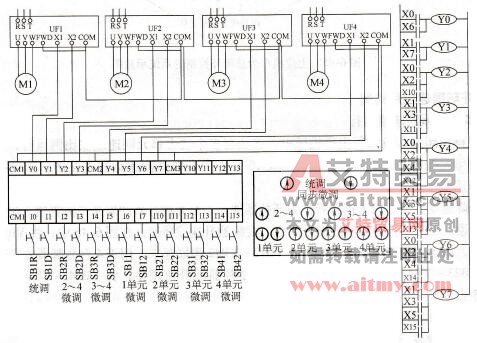

    图6-47    PLC控制变频器同速运行
