高速电梯变频器控制系统的结构

    为清楚地描述高速电梯变频器的特色，下面将其和类似的中速电梯变频器作一对比，说明其异同点。二者相同之处在于都采用电压型变频器，其结构基本相同，就主电路而言，仅是整流部分有听差别。高速电梯变频器的整流器是用功率晶体管，而中速电梯则用整流二极管。

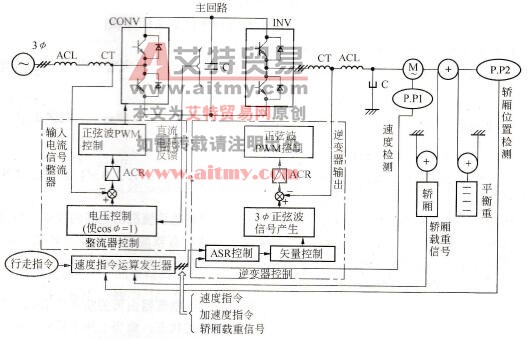

    图9-22所示为无齿轮高速电梯变频系统结构图，图中的英文字符意义如下：

   INV    逆变器    ACL交流电抗器    ACR    电流调节器

   CONV  整流器    CT、  电流互感器    P.P1    速度传感器

   C    滤波器    ASR    速度调节器    P.P2    轿厢位置传感器

    图9-22    无齿轮高速电梯变频系统结构图
