变频器他励式开关电源的UC3844介绍

    UC3844是一种高性能控制器芯片，可产生最高频率可达500kHz的PWM激励脉冲。该芯片内部具有可微调的振荡器、高增益误差放大器、电流取样比较器和大电流双管推挽功率放大输出，是驱动功率MOS管的理想器件。

   UC3844有8脚双列直插塑料封装(DIP)和14脚塑料表面贴片封装（SO - 14），SO - 14封装芯片的双管推挽功率输出电路具有单独的电源和接地管脚。UC3844有16V（通）和10V（断）低压锁定门限，UC3845的结构外形与UC3844相同，但是UC3845的低压锁定门限为8.5V（通）和7.6V（断）。

   (1)两种封装形式。UC3844有8脚和14脚两种封装形式，如图5-8所示。

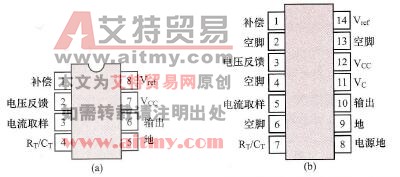

    图5-8    UC3844的两种封装形式

   (a)8脚封装(DIP);(b)14脚封装(SOP)

   (2)内部结构及引脚说明。UC3844内部结构及典型外围电路如图5-9所示。UC3844各引脚功能说明见表5-1。

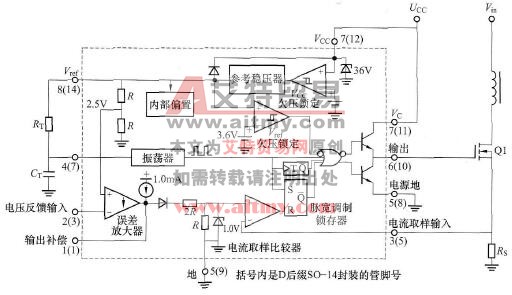

    图5-9    UC3844内部结构及典型外围电路

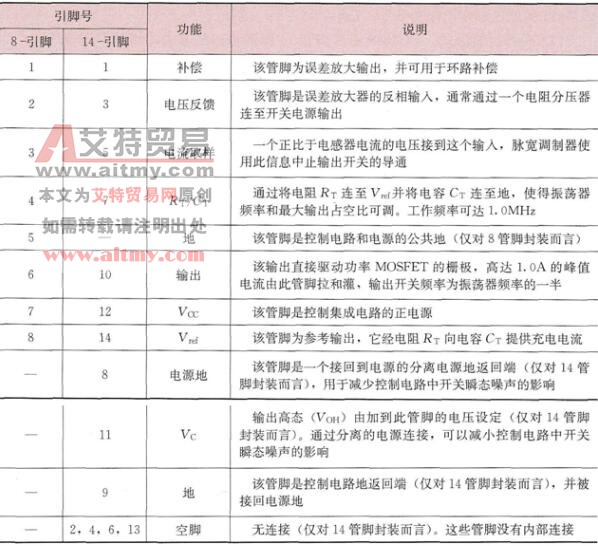

    表5-1    UC3844各引脚功能说明
