变频器他励式开关电源的保护电路分析

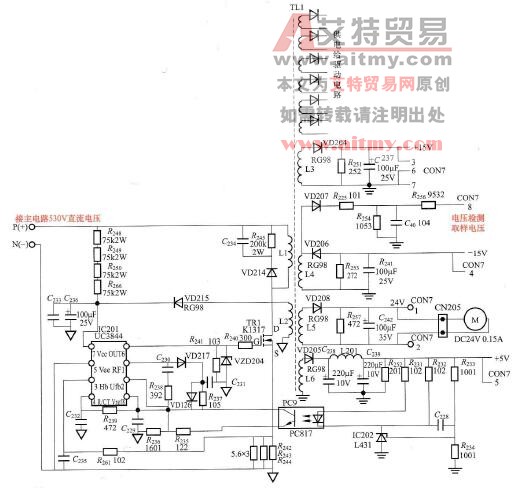

    图5-7    一种典型的他励式开关电源

    该电源具有欠压保护、过流保护功能。

   UC3844内部有欠压锁定电路，当UC3844的7脚输入电压大于16V时，欠压锁定电路开启，7脚电压允许提供给内部电路，若7脚电压低于10V，欠压锁定电路断开，切断7脚电压的输入途径，UC3844内部振荡器不工作，6脚无激励脉冲输出，开关管TR1截止，开关变压器线圈上无电动势产生，开关电源无输出电压，达到输入欠压保护功能。

    开关管TR1的S极所接电流取样电阻R242、R243、R244及滤波电路R261、C235构成过流检测电路。在开关管导通时，有电流流过取样电阻R242、R243、R244，取样电阻两端有电压，该电压经R261对C235充电，在C235上充得一定的电压，开关管截止后，C235通过R261、R242//R243//R244放电，当开关导通时间长、截止时间短时，C235充电时间长、放电时间短，C235两端的电压高，反之，C235两端的电压低，C235两端的电压送到UC3844的3脚，作为电流检测取样输入。如果开关电源负载出现短路，开关电源的输出电压会下降，稳压电路为了提高输出电压，会降低UC3844的2脚电压，使内部振荡器产生的激励脉冲变宽，开关管TR1导通时间变长，截止时间变短，C235两端的电压升高，UC3844的3脚电压也升高，如果该电压达到一定值，UC3844内部的振荡器停止工作，6脚无激励脉冲输出，开关管TR1截止，开关电源停止输出电压，不但可以防止开关管长时间通过大电流被烧坏，还可在负载出现短路时停止输出电压，避免负载电路故障范围进一步扩大。
