变频器驱动电路的基本工作原理

    为了让逆变电路的IGBT工作在导通截止状态，要求驱动电路能将CPU送来的脉冲信号转换成幅度合适的正、负驱动脉冲。下面以图5-11来说明驱动电路的基本工作原理。

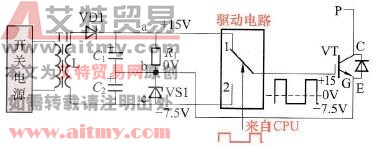

    图5-11    驱动电路基本工作原理说明图

    开关变压器T1二次绕组上的感应电动势经VD1对C1、C2充电，在C1、C2两端充得22. 5V电压，稳压二极管VS1的稳压值为7.5V，VS1两端电压维持7.5V不变（超过该值VS1会反向导通），电阻R两端电压则为15V，a、b、c点电压关系为Ua>Ub>Uc，如果将b点电位当作0V，那么a点电压为+15V，c点电压为-7.5V。在电路工作时，CPU产生的驱动脉冲送到驱动芯片内部，当脉冲高电平来时，驱动芯片内部等效开关接“1”，a点电压经开关送到IGBT的G极，IGBT的E极固定接b点，IGBT的G、E之间电压UGE=+15V，正电压UGE使IGBT导通，当脉冲低电平来时，驱动芯片内部等效开关接“2”，c点电压经开关送到IGBT的G极，IGBT的E极固定接b点，故IGBT的G、E之间的UGE=-7. 5V，负电压UGE可以有效地使IGBT截止。

    从理论上讲，IGBT的UGE=0V时就能截止，但实际上IGBT的G、E极之间存在结电容，当正驱动脉冲加到IGBT的G极时，正的UCE电压会对结电容存得一定电压，正驱动脉冲过后，结电容上的电压使G极仍高于E极，IGBT会继续导通，这时如果送负驱动脉冲到IGBT的G极，可以迅速中和结电容上的电荷而让IGBT由导通转为截止。
