变频器自励式开关电源的启动电路

    根据激励脉冲产生方式不同，开关电源有自励式和他励式之分，图5-6是一种典型的变频器采用的自励式开关电源。

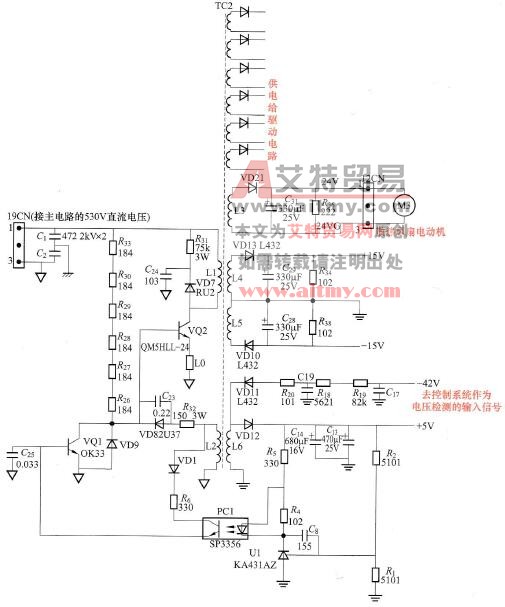

    图5-6    一种典型的自励式开关电源

    自励式开关电源主要由启动电路、自励振荡电路和稳压电路组成，有的电源还设有保护电路。

   R33、R30、R29、R28、R27、R26为启动电阻。

    主电路530V的直流电压经插件19CN送入开关电源，分作两路：一路经开关变压器TC2的L1线圈送到开关管VQ2的c极，另一路经启动电阻R33、R36、R29、R28、R27、R26降压后为VQ2提供b极电压，VQ2开始导通，有Ib、Ic电流产生，启动完成。
