检修变频器驱动电路的注意事项及技巧

    驱动电路的功能是将CPU送来的6路驱动脉冲进行放大，去驱动逆变电路6个IGBT，使之将主电路直流电压转换成三相交流电压输出。逆变电路工作在高电压、大电流状态下，而驱动电路与逆变电路联系紧密，为了避免检修驱动电路时损坏逆变电路，应注意下面一些事项。

   (1)在上电检测驱动电路时，必须断开逆变电路的供电。因为在检测驱动电路时，测量仪器可能会产生一些干扰信号，如果干扰信号窜到逆变电路IGBT的G极，可能会使IGBT导通，如果正好是上、下桥IGBT导通，逆变电路的供电会被短路，而烧坏IGPT和供电电路。

   (2)若给逆变电路正常供电，则严禁断开驱动电路。IGBT的G、E极之间存在分布电容Cge，C、G极之间存在分布电容Ccg，当上、下桥IGBT串接在P、N电源之间且IGBT的G极悬空时，如图5-24 (a)所示，电源会对上、下桥IGBT的分布电容Ccg、Cge充电，在Cge上充得上正下负的电压，IGBT的G、E极之间为正电压，若Cge电压达到开启电压，IGBT会导通，两个IGBT同时导通会将P、N电源短路，不但IGBT会烧坏，还会损坏供电电路。如果在逆变电路正常供电时，让IGBT保持与驱动电路连接，如图5-24 (b)所示，则Cge上的电压会通过与之并联的电阻R1和驱动末级电路释放，IGBT无法导通。

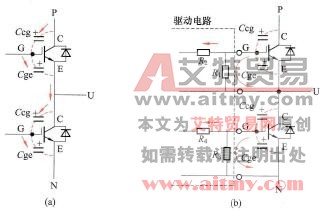

    图5-24    IGBT的分布电容

   (a)G极悬空时Cge电压易使IGBT导通；(b)驱动电路可释放Cge电压
