变频器主电路电流检测电路及检修技术方法

    电流检测通常包括主电路电流检测电路和输出电流检测电路，当检测到电路存在过流情况时，检测电路会输出相应的信号去CPU，以便CPU及时作出有关保护控制。

    在使用电流表检测电路电流时，需要先断开电路，再将电流表串接在电路中。主电路电流检测一般不采用这种方式，它通常采用在主电路中串接取样电阻或熔断器，通过检测取样电阻和熔断器两端电压来了解主电路电流情况。

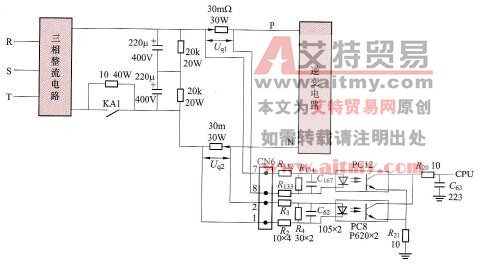

   (1)利用电流取样电阻来检测主电路电流。图6-5是一种常见的利用电流取样电阻来检测电流的主电路电流检测电路。该电路在主电路中串接了两只30mΩ的取样电阻，当主电路流往后级电路（主要是逆变电路）的电流正常时，取样电阻两端电压Uq1、Uq2较低，不足于使光电耦合器PC12、PC8内部的发光管导通，光敏管截止，送高电平信号去CPU。如果主电路流往后级电路的电流很大，取样电阻两端电压Uq1、Uq2很高，它们使光电耦合器PC12、PC8内部的发光管导通，光敏管导通，送低电平信号去CPU，CPU让后级电路停止工作。

    图6-5    一种常见的利用电流取样电阻来检测电流的主电路电流检测电路

    该电路常见故障为变频器上电后跳过电流。故障原因有：

   1)电流取样电阻开路，光电耦合器发光管两端电压高而导通，光敏管随之导通，CPU从该电路获得低电平，误认为主电路出现过电流。

   2)光电耦合器PC8或PC12短路。

   3)C63短路。

    由于电流取样电阻阻值很小，损坏后难于找到这种电阻，可用细铁丝来绕制，具体做法是找一段较长的细铁丝，万用表（可选精度高的数字万用表）一根表笔接铁丝一端，另一根笔表往铁丝另一端移动，观察阻值大小，当阻值为300mΩ时停止移动表笔，在该处将铁丝剪断，再将铁丝绕在绝缘支架上（保持匝间绝缘），如果单层不够，可在已绕铁丝上缠绕绝缘胶带，再在绝缘胶带上继续绕制。

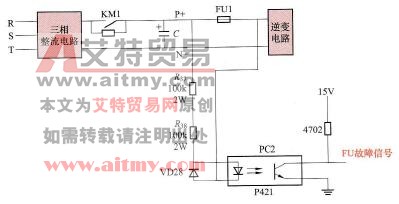

   (2)利用熔断器来检测主电路电流。图6-6是一种常见的利用熔断器来检测电流的主电路电流检测电路。该电路在主电路中串接了一只熔断器FU1，当主电路流往后级电路（主要是逆变电路）的电流正常时，熔断器两端电压为0，无电流流过PC2内部的发光管，光敏管截止，PC2输出高电平。如果主电路流往后级电路的电流过大，熔断器开路，有电流经R37、R38流入PC2内部的发光管，光敏管导通，PC2输出低电平，该低电平作为FU故障信号去CPU，CPU控制停机并发出FU故障报警。

    图6-6    一种常见的利用熔断器来检测电流的主电路电流检测电路

    该电路常见故障为变频器报FU故障。故障原因有：

   1)熔断器FU1开路。

   2)光电耦合器PC2光敏管短路。
