变频器主电路电压直接检测电路及检修技术方法

    检测电路主要有电压检测电路、电流检测电路和温度检测电路，当变频器出现电压、电流和温度不正常情况时，相关的检测电路会送有关信号给CPU，以便CPU作出相应的控制来保护变频器。

    电压检测通常包括主电路电压检测、三相输入电压检测和三相输出电压检测，大多数变频器仅检测主电路电压，少数变频器还会检测三相输入电压或三相输出电压。

    变频器的主电路中有500多伏的直流电压，该电压是否正常对变频器非常重要。检测主电路电压有两种方式：直接检测和间接检测。

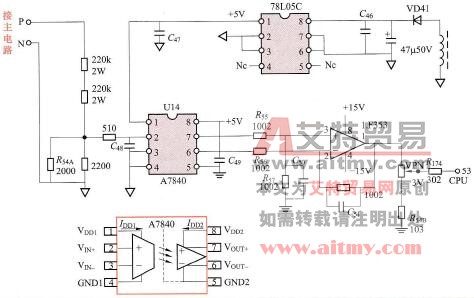

   1)电路分析。主电路电压直接检测电路如图6-1所示。

    图6-1    主电路电压直接检测电路

    主电路P、N两端的直流电压经电阻降压后送到U14的2、3脚，U14 (A7840)是一种带光电耦合的放大器（其内部结构如图所示），从U14的2、3脚输入的电压经光电隔离传递并放大后从7、6脚输出，再送到LF353进行放大从1脚输出，输出电压经电位器和R174送至CPU的53脚，主电路的直流电压发生变化，送到CPU 53脚的电压也会发生变化，CPU可根据该电压值按比例计算出主电路的实际直流电压值(主电路电压为530V时VPN点的电压约为3V)，再通过显示器显示出主电路的电压值，CPU也可以通过该电压识别主电路电压是否过压和欠压等。

   78L05C为电源稳压器，开关变压器绕组上的电动势经二极管VD41对C46充得一定的电压，电压送到78L05C的8脚，经内部稳压后从1脚输出+5V供给U14的1脚作为输入电路的电源。

   2)电路检修。图6-1所示的主电路电压直接检测电路的常见故障有：变频器上电后马上报过电压(OU)或欠电压(LU)。

    检修过程如下：

    a．测量主电路是否正常（约500多伏），不正常应检查主电路。

    b．若主电路电压正常，可测量VPN端（电位器中心端）电压，正常为3V，如果该电压偏高或偏低，则说明主电路电压检测电路有故障，可按后面步骤继续检查。

    c．测量A7840输入和输出侧的+5V供电是否正常，不正常检修相应的供电电路。

    d．测量A7840的2、3脚之间的电压，正常应有0.1V以上的输入电压，用导线短路2、3脚，测量LF353的1脚（输出脚）电压，若电压有明显下降，说明A7840、LF353及有关外围元件正常，故障原因可能是电位器不良或失调，可重新调节。

    e．如果短路A7840的2、3脚，LF303的1脚电压变化不明显，可进一步测LF353输入脚电压，正常为3V左右，短路A7840输入脚后电压会变为0V，如果电压不变化，则A7840及外围元件损坏，若电压有变化，则为LF353及外围元件损坏。
