变频器CPU必备电路及检修技术方法

    CPU基本电路包括CPU工作必需的供电电路、复位电路和时钟电路，此外有些变频器的CPU还具有外部存储电路、面板输入及显示电路和通信接口电路。

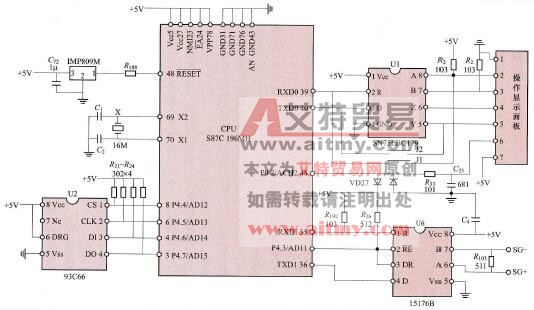

    图6-12是一种典型的CPU基本电路，它既含有CPU必备的供电电路、复位电路和时钟电路，也含有CPU常备的外部存储电路、面板输入及显示电路和通信接口电路。

    图6-12    一种典型的CPU基本电路

   (1)电路分析。CPU必备电路是指CPU工作时必须具备的电路，这些电路不管缺少哪一个，CPU都不能工作。CPU必备电路有供电电路、时钟电路和复位电路。

   1)供电电路。CPU的5、27脚为电源脚，由电源电路送来的+5V电压连接到这些脚，为内部电路供电。对于一些不用并且需要接高电平的引脚，通常与电源脚一起接+5V电压。

   2)时钟电路。CPU内部有大量的数字电路，这些电路工作时需要时钟信号控制。CPU的69、70脚外接C1、C2和晶振X，它们与内部电路一起构成时钟振荡电路，产生16MHz的时钟信号，控制内部的数字电路有条不紊地工作。

   3)复位电路。CPU内部的数字电路很多，在CPU通电时内部各电路的状态比较混乱，复位电路的作用是产生一个复位信号提供给各数字电路，使之状态全部恢复到初始状态，复位信号的作用类似于学校的上课铃声，铃声一响，学校所有学生都会马上回到教室坐好，等待老师上课。CPU的48脚为复位信号输入引脚，IMP809M为复位专用芯片，当+ 5V电压提供给该芯片时，芯片马上送一个低电平到CPU的48脚，对内部数字电路进行复位，复位完成后，复位芯片送高电平到48脚，在正常工作时CPU的48脚为高电平。

   (2)故障检修。

   1)故障特征。CPU必备电路典型的故障特征为：上电后操作面板无显示、或显示一些固定的字符，操作面板所有按键失灵。

   2)故障检修。当CPU的三个必备电路有一个不正常时，CPU都不会工作，因此遇到CPU不工作时先检查三个必备工作电路。

    a．测量CPU的电源脚有无+5V电压，若无，检查其供电电路。

    b．测量CPU的复位脚(48脚)电压，正常应为+5V，若电压不正常，检查R188、C72和复位芯片IMP809。该CPU采用低电平复位，即开机瞬间复位电路为复位脚提供一个低电平，然后恢复为高电平(+5V)，因此即使测得复位脚为+5V，也不能说明复位电路一定正常，可采用人工复位的方法来进一步判别，用一根导线将复位脚与地瞬间短路，如果CPU马上工作（操作面板内容发生变化），说明复位电路有故障，应检查复位电路，如果CPU采用高电平复位，可用导线瞬间短路复位脚与电源脚来人工复位。

    c．在检查时钟电路时，如果条件允许，可用示波器测量时钟脚（69、70脚）有无时钟脉冲，也可用万用表测时钟脚电压，正常69脚为2V、70脚为2.3V，如果电压不正常，可检查C1、C2是否损坏，对于晶振无法测量其是否开路，可更换来判别。

    如果CPU的三个必备电路都正常，而CPU又不工作，通常为CPU损坏。
