对于采用电容滤波的变频器,接通电源前电容两端电压为0,在刚接通电源时,会有很大的浪涌电流经(冲击电流)整流器件对电容充电,这样易烧坏整流器件。为了保护整流器件不被开机浪涌电流烧坏,通常要采取一些浪涌保护电路。浪涌保护电路又称充电限流电路,图4-5是几种常用的浪涌保护电路。

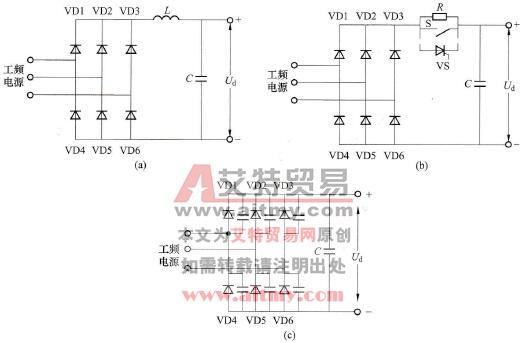

图4-5 几种常用的浪涌保护电路
(a)采用电感;(b)采用限流电阻;(C)采用保护电容
图4-5 (a)所示电路采用了电感进行浪涌保护。在接通电源时,流过电感L的电流突然增大,L会产生左正右负的电动势阻碍电流,由于电感对电流的阻碍,流过二极管并经L对电容充电的电流不会很大,有效保护了整流二极管。当电容上充得较高电压后,流过L的电流减小,L产生的电动势低,对电流阻碍减小,L相当于导线。
图4-5 (b)所示电路采用限流电阻进行浪涌保护。在接通电源时,开关S断开,整流电路通过限流电阻R对电容C充电,由于R的阻碍作用,流过二极管并经R对电容充电的电流较小,保护了整流二极管。图中的开关S一般由晶闸管取代,在刚接通电源时,让晶闸管关断(相当于开关断开),待电容上充得较高的电压后让晶闸管导通,相当于开关闭合,电路开始正常工作。
图4-5 (c)所示电路采用保护电容进行浪涌保护。由于保护电容与整流二极管并联,在接通电源时,输入的电流除了要经过二极管外,还会分流对保护电容充电,这样减小了通过整流二极管的电流。当保护电容充电结束后,滤波电容C上也充得较高的电压,电流仅流过整流二极管,电路开始正常工作。
