变频器主电路的整流电路

    变频器采用的整流电路主要有两种：不可控整流电路和可控整流电路。

    1．不可控整流电路

    不可控整流电路以二极管作为整流器件，其整流过程不可控制。图4-2是一种典型的不可控三相桥式整流电路。

    2．可控整流电路

    可控整流电路采用可控电力电子器件（如晶闸管、IGBT等）作为整流器件，其整流输出电压大小可以通过改变开关器件的导通、关断来调节。图4-3是一种常见的单相半控桥式整流电路，VS1、VS2为单向晶闸管，它们的G极连接在一起，触发信号UG同时送到两管的G极。

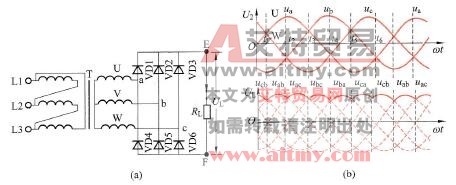

    图4-2    不可控三相桥式整流电路及有关信号波形

   (a)电路图；(b)波形图

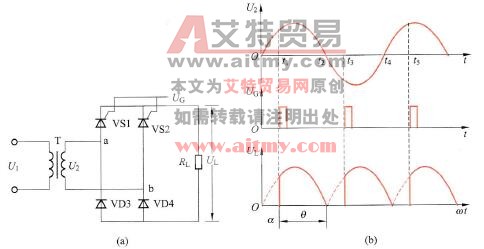

    图4-3    单相半控桥式整流电路及有关信号波形

   (a)电路图；(b)波形图
