变频器逆变的基本原理

    逆变电路的功能是将直流电转换成交流电。下面艾特贸易小编以图4-9所示电路来说明逆变的基本原理。

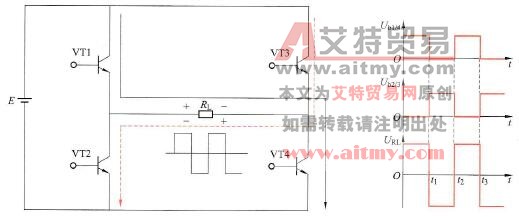

    图4-9    逆变的基本原理说明图

    在电路工作时，给三极管VT1、VT4基极提供驱动脉冲Ub1/4，给VT2、VT3基极提供驱动脉冲Ub2/3。在0～t1期间，VT1、VT4基极的驱动脉冲为高电平，而VT2、VT3基极的驱动脉冲为低电平，VT1、VT4导通，VT2、VT3关断，有电流经VT1、VT4流过负载RL，电流途径是：电源E正极→VT1→RL→VT4→电源E负极，RL两端的电压极性为左正右负；在t1～t2期间，VT2、VT3基极的驱动脉冲为高电平，VT1、VT4基极的驱动脉冲为低电平，VT2、VT3导通，VT1、VT4关断，有电流经VT2、VT3流过负载RL，电流途径是：电源E正极→VT3→RL→VT2→电源E负极，RL两端电压的极性是左负右正。

    从上述过程可以看出，在直流电源供电的情况下，通过控制开关器件的通断可以改变流过负载的电流方向，负载两端电压的极性也会发生变化，该方向变化的电压即为交流电压，从而实现直-交转换功能。另外，不难发现，当驱动脉冲的频率变化时，负载两端的交流电压频率也会发生变化，例如驱动脉冲Ub1/4，Ub2/3频率升高时，负载两端得到的交流电压URL频率也会随之升高。
