FX2N系列PLC的浮点运算指令

    浮点数运算指令包括浮点数的比较、四则运算、开方运算和三角函数等功能。它们的指令编号分布在FNC110～FNC119、FNC120～FNC129、FNC130～FNC139之间。    (1)二进制浮点数比较指令ECMP (FNC110): (D)ECMP(P)指令的使用如图5-58所示，将两个源操作数进行比较，比较结果反映在目标操作数中。如果操作数为常数则自动转换成二进制浮点值处理。该指令源操作数可取K、H和D，目标操作数可用Y、M和S。该指令为32位运算指令，占17个程序步。    (2)二进制浮点数区间比较指令EZCP (FNC111)：EZCP (P)指令的功能是将源操作数的内容与用二进制浮点值指定的上下2点的范围比较，对应的结果用ON/OFF反映在目标操作数中，如图5-59所示。该指令为32位运算指令，占17个程序步。源操作数可以是K、H和D;目标操作数为Y、M和S。[S1]应小于[S2]，操作数为常数时将被自动转换成二进制浮点值处理。    (3)二进制浮点数的四则运算指令：浮点数的四则运算指令有加法指令EADD( FNC120)、减法指令ESUB (FNC121)、乘法指令EMUL (FNC122)和除法指令EDIV (FNC123)4条指令。四则运算指令的使用说明如图5-60所示，它们都是将两个源操作数中的浮点数进行运算后送入目标操作数。当除数为0时出现运算错误，不执行指令。此类指令只有32位运算，占13个程序步。运算结果影响标志位M8020（零标志）、M8021（借位标志）、M8022（进位标志）。源操作数可取K、H和D，目标操作数为D。如有常数参与运算则自动转化为浮点数。
    图5-58 二进制浮点数比较指令的使用

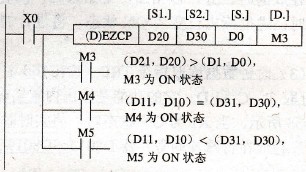

    图5-59 二进制浮点数区间比较指令的使用

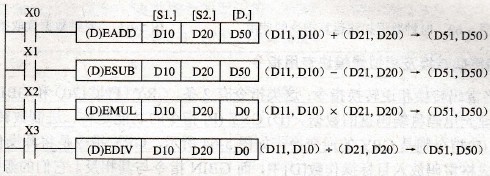

    图5-60 二进制浮点数四则运算指令的使用    二进制浮点运算还有开平方、三角函数运算等指令，在此不一一说明。
