使用IO Scaner input/output提高Modbus通信效率

    在工程中使用Modbus与ATV32变频器进行通信时，通过【通信】CON-中【通信扫描器输入】ICS-的IO Scaner INPUT和【通信扫描器输出】OCS-下的IO Scaner．Ouput对变量进行设置，这些IO Scaner INPUT和IO Scaner.Ouput都有固定的地址，可用来读取和写入，IO Scaner INPUT/Ouput各有8个字。

    1．读取变频器参数

    读取变频器参数的起始地址W1274I～W12748，即16#31C5～16#3ICC，IO Scaner.Ouput共8个字。

    2．写变频器参数

    写变频器参数的起始地址W12761～W12768，即16#31D9～16#3IEO。

    这样通过设置Scan．N和Scan.Out的变量（最大8个）的方法，使用16#3 Modbus来读取多个字的功能码和16#10写多个字的功能码，从而对这些变量进行读写。其变量表见表9-3。

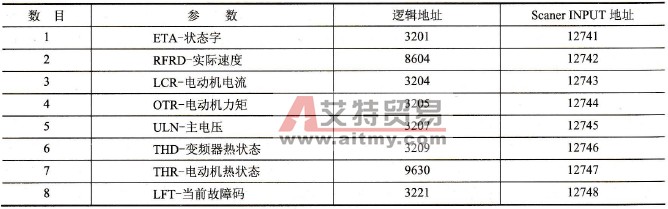

    表9-3    变量表



    按表9-3的变量地址，设置在IO Scaner INPUT菜单里的8个参数的逻辑地址后，即可通过对12741的起始地址一次读取上述8个参数的变量，因为读取的变量原来在变频器的地址是分散的，通过设置以后只需使用一个03读取功能指令就可以完成这个任务，如果不用这个方法，就可能需要几条读指令才能完成信息的读取，显然通过这种方法，可以提高通信效率。
