1.软件需求
施耐德软件Unity Pr0 3.0。
2.硬件需求
施耐德PLC Unity Premium P53204M、Modbus通信卡TSX SCP 114和变频器ATV32。
3.参数设置
通信设置部分,波特率设置为9600b/s,通信格式为8EI,变频器从站地址设置为3,具体操作参看变频器部分,读取变频器寄存器为状态字和输出频率(3201~3202),写寄存器为控制字和频率给定(8501,8502)。
变频器组合模式采用出厂设置,即组合通道。
【给定1通道】(Fr1)选择为【Modbus】 (Ndb);
【给定2切换】(rFC)为出厂设置【通道1有效】(Fr1)。
4.程序实现
编程时命令通道和给定通道都是通过Modbus网络来实现变频器的启停和速度给定的。在图9-13中的程序编制的是读取状态字和实际速度。
在图9-14的程序中编制的是写控制字和速度给定。

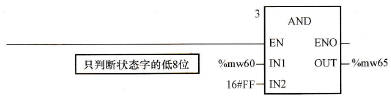

在图9-15中的程序编制的是只判断状态字的低8位。
在图9-16的程序中编制的是只判断状态字的低8位。

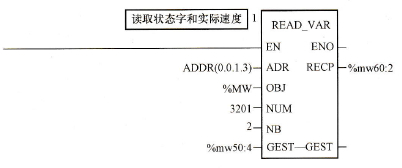

图9-13 读取状态字和实际速度
图9-14 写控制字和速度给定
图9-15 只判断状态字的低8位
图9-16 只判断状态字的低8位

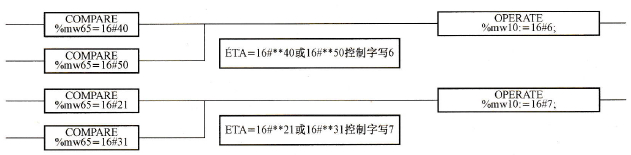

程序中编制的是ETA=16#**40或16#**50控制字写6,ETA=16#**21或16#**31控制字写7,如图9-17所示。
图9-17 写控制字
故障复位和速度给定如图9-18所示,对应关系500→50Hz,%mw5为速度给定。
图9-18 故障复位和速度给定程序
正反转设置程序编制如图9-19所示。

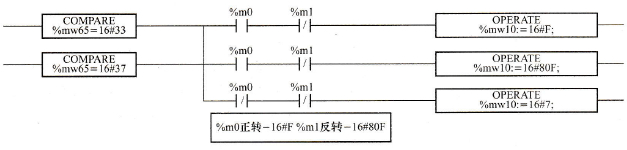

图9-19 正反转程序编制
通过上面的程序编制就可以实现Modbus的通信控制电动机的起停和速度了。
