PLC的接线技术方法要点

    PLC的接线主要包括电源接线、接地、其他部分接线（包括I/O接线、扩展模块接线及对转换单元接线等）。动力线、控制线及PLC的电源线和I/O线应该分别配线，隔离变压器与PLC和I/O之间应采用双绞线连接。将PLC的I/O线和大功率线分开走线，如必须在同一线槽内，分开捆扎交流线、直流线。若条件允许，最好分槽走线，这不仅能使其有尽可能大的空间距离，并能将干扰降到最低限度，如图8-3所示。

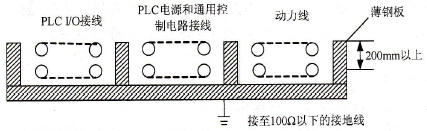

    图8-3    在同一电缆沟内铺设I/O接线和动力电缆    PLC应远离强干扰源，如电焊机、大功率硅整流装置和大型动力设备，不能与高压电器安装在同一个开关柜内。在柜内PLC应远离动力线（二者之间距离应大于200mm），如图8-4所示。    1．先决条件    (1)为任何电气设备接地或安装导线之前，确保已经断开该设备的电源，还要确保已经断开任何相关设备的电源。    (2)为S7-200和相关设备布线时，确保遵守所有使用的电气代码，根据所有使用的国家和本地标准安装和操作所有设备。    (3)设计S7-200系统的接地和布线时，始终要考虑安全问题，S7-200等电子控制设备可能会发生故障并导致受控或监控设备的意外运行。因此，应该使用独立于S7-200的安全装置进行保护以防止可能的设备损坏或人身伤害。
    图8-4    PLC安装位置与动力线的距离    2．绝缘    (1) S7-200 AC电源边界和AC电路的I/O边界额定为1500V AC，这些绝缘边界经检查证实为提供AC线路和低压电路的安全隔离。    (2)所有连接到S7-200的低压电路（例如24V电源）都必须经过许可的电源供电，这些电源提供与AC电路和其他高压电路的安全绝缘。这种电源包括国际电气安全标准中定义的双层绝缘，根据不同的标准，输出等级为SELV、PELV、Class2或限制电压。    (3)将不绝缘或单层绝缘物体用于提供来自AC线路的低压电路，可能会导致在认为安全接触的电路中产生危险的电压，例如通信电路和低压传感器线路中。    3．电源布线    (1)为S7-200设计和布线时，提供单个断开开关，同时用来给S7-200 CPU电源、所有输入电路和所有输出电路断电。提供过流保护（例如熔断器或断路器）来限制供电电线上的故障电流，也可在每个输出电路中放置熔断器或其他电流限制器来提供附加的保护。    (2)为任何可能遭受闪电电涌的线路安装合适的电涌抑制设备。    (3)避免将低压信号线和通信电缆放在与AC导线和高能量、快速转换的DC导线相同的线盒中，始终要成对布线，中性线或公共线与热线或信号线成对。    (4)尽可能使用最短的导线，确保导线尺寸正确以输送需要的电流，连接器接受的导线尺寸从2mm2～0.3mm2 (14AWG～22AWG)。使用屏蔽导线可以很好地防止电气噪声。    (5)为由外部电源供电的输入电路布线时，请在该电路中安装过流保护设备。对于由S7-200的24V DC传感器供电的电路，外部保护并无必要，因为传感器电源已经经过电流限制。    (6)大部分S7-200模块都具有可移动的连接器用于用户布线。注意要防止连接器松开，确保连接器固定牢靠并且导线牢固地安装在连接器中，要避免损坏连接器，必须小心不要将螺丝拧得过紧。    (7)要防止安装中不需要的电流，S7-200在某些点提供绝缘边界。为系统规划布线时，应该考虑这些绝缘边界。    4．接地    (1)接地的最佳方法是确保S7-200和相关设备的所有公共点和接地接头都接到单个点，该单个点应直接连接到系统的接地地面。    (2)如果要改善电气噪声保护，建议将所有DC公共回路连接到相同的单个点接地地面，将24V DC传感器供电共同端(M)连接到接地处。    (3)所有底线都应该越短越好，并且使用大尺寸的导线，例如2mm2 (14AWG)。    (4)确定接地位置时，务必考虑安全接地要求和保护性中断设备的正确操作。    5．其他部分接线    (1)控制单元输入端子接线    外部开关设备与PLC之间的输入信号均通过输入端子进行连接。在进行输入端子接线时，应注意以下几点。    ·输入线尽可能远离输出线、高压线及电机等干扰源。    ·交流型PLC的内藏式直流电源输出可用于输入；直流型PLC的直流电源输出    功率不够时，可使用外接电源。    ·切勿将外接电源加到交流型PLC的内藏式直流电源的输出端子上；切勿将用    于输入的电源并联在一起，更不可将这些电源并联到其他电源上。    (2)控制单元输出端子接线    PLC与输出设备之间的输出信号均通过输出端子进行连接。在进行输出端子接线时，应注意以下几点。    ·输出线尽可能远离高压线和动力线等干扰源。    ·各输出端既可独立输出，又可采用公共并接输出。当各负载使用不同电压    时，可采用独立输出方式；当各负载使用相同电压时，可采用公共输出方式。    ·若输出端接感性负载，需根据负载的不同情况接入相应的保护电路。在交流    感性负载两端并接RC串联电路；在直流感性负载两端并接二极管保护电路；    在带低电流负载的输出端并接一个泄放电阻以避免漏电流的干扰。以上保护器    件应安装在距离负载50cm以内。    ·在PLC内部输出电路中没有熔断丝，为防止因负载短路而造成输出短路，应    在外部输出电路中安装熔断器或设计紧急停车电路。    (3)扩展单元接线    若一台PLC的输入／输出点数不够时，还可将S7系列的基本单元与其他扩展单元连接起来使用。具体配置视不同的机型而定。当要进行扩展配置时，请参阅有关的用户手册。    (4) S7系列PLC的A/D，D/A转换单元接线    A/D，D/A转换单元的接线方法这里不再赘述。下面是连接时的注意事项。    ·A/D转换单元    为防止输入信号上有电磁感应和噪声干扰，应使用两线双绞式屏蔽电缆，建议    将屏蔽电缆接到框架接地端，若需将电压范围选择端短路，应直接在端子板上    短接，不要拉出引线短接；应使主回路接线远离高压线；应确保使用同一组电    源线对控制单元和A/D单元进行供电。    ·D/A转换单元    为防止输出信号上有电磁感应和噪声干扰，应使用两线双绞式屏蔽电缆，建议将屏蔽电缆接到负载设备的接地端，在同一通道上的电压输出和电流输出不能同时使用，没有使用的输出端子应开路；应使主回路接线远离高压线；应确保使用同一组电源线对控制单元和D/A单元进行供电。
