S7-200系列PLC的PPI通信技术方法

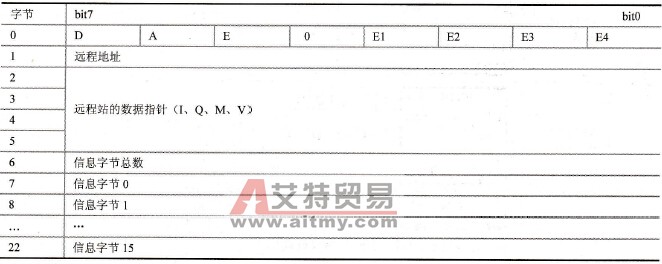

    在S7-200的特殊继电器SM中，SMB30 (SMB130)用于设定通信端口0(通信端口1)的通信方式。SMB30 (SMB130)的低2位决定通信端口0（通信端口1）的通信协议：PPI从站，自由口、PPI主站。只要将SMB30 (SMB130)的低2位设置为2#10，就允许PLC为PPI主站模式，可以执行网络读写指令。    PPI是一种主／从协议通信，主／从站在一个令牌环网中。在CPU内用户程序调用网络读(NETR)、写(NETW)指令即可，也就是说网络读、写指令是运行在PPI协议上的。因此PPI网络只在主站侧编写程序即可，从站的读、写网络指令没有意义。    网络读、写指令可以向远程站发送或接收16个字节的信息，在CPU内同一时间最多有8条指令被激活，例如可以同时激活6条网络读指令和2条网络写指令。网络读、写指令是通过TBL参数来指定报文的，报文格式见表6-8。    表6-8    网络读、写指令报文格式

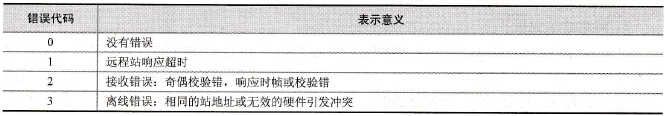

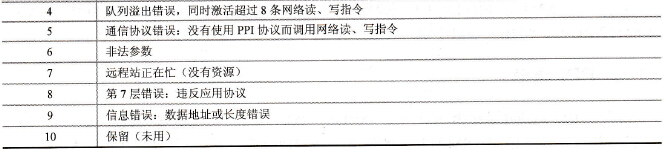

    注：D表示操作完成状态    0=未完成；1=已完成。    A表示操作有效否    0=无效；1=有效。    E表示错误信息    0=无错；1=有错。    E1、E2、E3、E4为错误代码，错误代码及意义见表6-9。    表6-9    错误代码及意义

    为进一步了解PPI通信，这里以奶油罐装分配打包生产线为例进行介绍，如图6-16所示。灌满的奶油瓶由分配器分配给3台打包机，3台打包机由3台CPU212控制，分配器由CPU214控制（即CPU214为主站）。CPU214用NETR指令连续地从每台打包机读取控制字节(VB100)及状态信息(VB101)，控制字节及状态信息如图6-17所示。当打包机装箱数满100时，分配器得知此情况并用NETW指令发出信息去清除该站的状态字。网络通信数据缓冲区见表6-10。

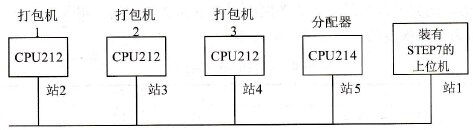

    图6-16    奶油罐装分配打包生产线

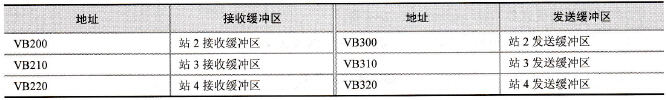

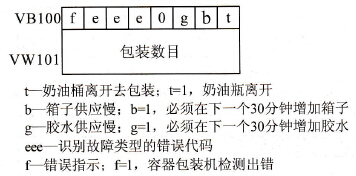

    图6-17    控制字节与状态信息    表6-10    网络通信数据缓冲区

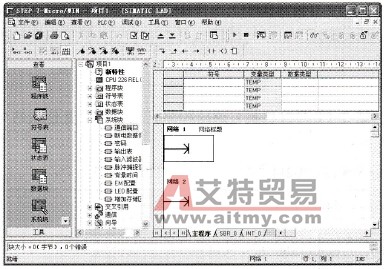

    1．网络通信设置    把CPU连接在PPI网络之前，根据前面的内容设置PLC的PPI通信端口波特率和通信属性参数。然后设置PPI网络中PLC的站号与通信波特率。在图6-18中，在项目里双击【通信端口】，打开通信端口设置对话框。

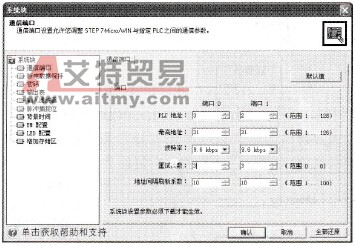

    图6-18    打开通信端口设对对话框    在图6-19的CPU通信端口设置对话框画面中，选择端口1的PLC地址为“2”，波特率为“9.6kbit/s”等参数，然后单击按钮。

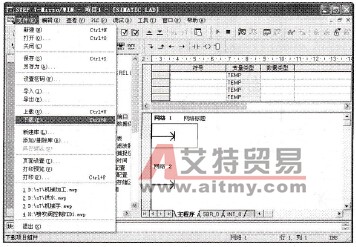

    图6-19    CPU通信端口设置对话框    然后在图6-20中，选取【文件】／【下载】命令，把设置好的系统块参数下载到PLC中，重新搜索，可以看到刚才设置的通信参数已经设置成功。

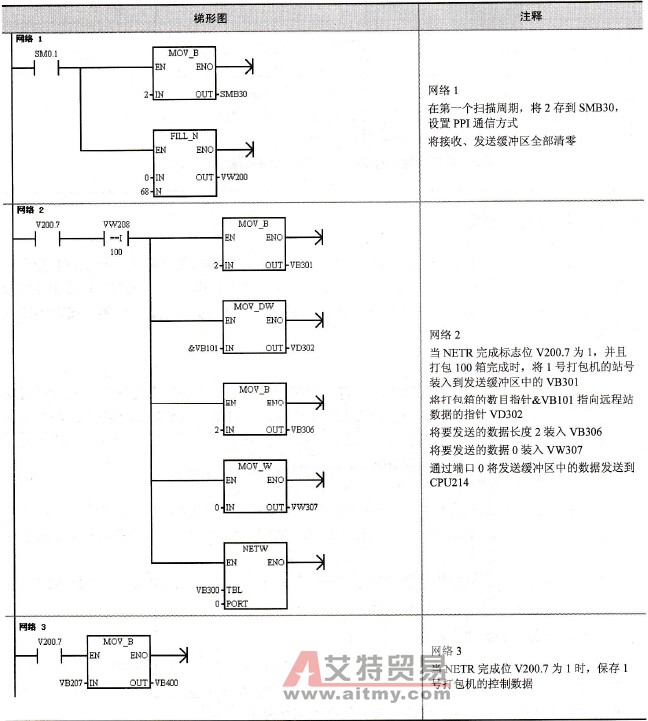

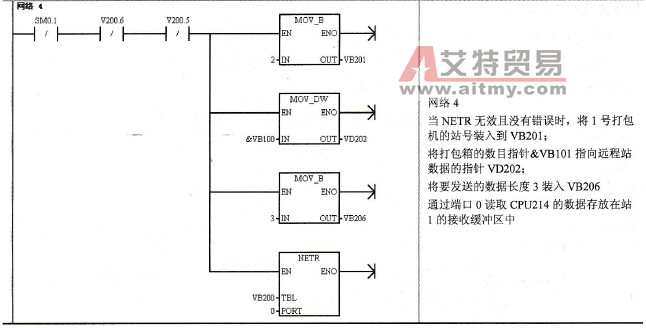

    图6-20    下载系统块参数到PLC    然后利用同样方法，单独对另几台CPU进行PPI通信参数设置。    使用西门子网络线和网络接头（其中一个接头需有编程口）把几个CPU的PORTO口连接，使用PC/PPI cable或USB/PPI cable通信线把本地编程计算机也连接在PPI网络上，然后搜索PPI网络上的站。    2．用户程序    分配器CPU214与站2（1号打包机）通信程序见表6-11。其他从站与主站的通信程序与此类似，在此不再赘述。    表6-11    分配器CPU214与站2（1号打包机）通信程序
