S7-200系列PLC的STEP7-MicroWIN编程软件程序的创建、下

来源:艾特贸易2017-06-04

简介1 .程序的创建 图 4 -17 所示为一个完整的梯形图程序,这个程序在 3 个程序段中用 6 条指令完成了一个定时器自启动、自复位的简单功能。下面就以这个程序为例,来说明用梯形图编辑

    1.程序的创建    4 -17所示为一个完整的梯形图程序,这个程序在3个程序段中用6条指令完成了一个定时器自启动、自复位的简单功能。下面就以这个程序为例,来说明用梯形图编辑器录入程序的过程。
创建梯形图程序
    4-17   创建梯形图程序    (1)打开程序编辑器  点击STEP7-MicroWIN图标,打开程序编辑器,如图4-18所示。
STFP7-MiCro/WIN窗口
    4-18    STFP7-MiCro/WIN窗口    (2)输入程序段网络1,启动定时器 M0.0的状态为0时,常闭触点接通,启动定时器T37    1)常闭触点M0.0的输入步骤如下:    ①将光标移至需要输入指令的位置,单击“指令树”的“位逻辑”左侧的加号,在-|/|-上双击鼠标左键输入指令;或单击“工具条”上的-| |-按钮,在选择菜单中选择-|/|-    ②单击“???”并输入地址:M0.0    ③按回车键输入。    2)定时器指令T37的输入步骤如下:    ①将光标移至需要输入指令的位置,单击“指令树”的“定时器”左侧的加号,在“TON”上双击鼠标左键输入指令;或单击“工具条”上的按钮在选择菜单中选择“TON”也可。    ②单击定时器上方的“???”输入定时器号:T37    ③按回车键输入后,光标会自动移动到预置时间值( PT)参数。    ④输入预置时间值:100    ⑤按回车键输入。    输入完毕后的程序段如图4 -19所示。
输入程序段网络1
    4-19    输入程序段网络1    (3)输入程序段网络2,使输出点闭合 当定时器T37的定时值大于等于40时(大于等于4s),输出点Q0.0闭合。    输入比较指令的步骤如下:    1)单击“指令树”的“比较”左侧的加号,在上双击鼠标左键输入指令,或单击“工具条”上的-| |-按钮在选择菜单中选择也可。    2)单击触点上方的“???”,并输入定时器号:T37    3)按回车键确认后,光标会自动移动到比较指令下方的比较值参数。    4)在该处输入比较值40    5)按回车键输入。    输出指令的输入步骤如下:    1)单击“指令树”的“位逻辑”左侧的加号,在上双击鼠标左键输入指令,或单击“工具条”上的按钮在选择菜单中选中也可。    2)单击“???”并输入地址:Q0.0    3)按回车键输入。    输入完毕后的程序段如图4-20的网络2所示。
输入程序段网络2
    4-20    输入程序段网络2    (4)输入程序段网络3,复位定时器 当计时值到达预置值(100)时,定时器T37触点会闭合,从而使M0.0置位。由于定时器是靠M0.0的常闭触点启动的,M0.0的状态由“0”变“1”会使定时器复位。    输入完毕后完整的程序如图4-21所示。    (5)保存新创建程序输入完以上3个程序段后,也就创建了一个完整的程序。需要保存时,即可在“菜单栏”中选择命令“文件”\“另存为”;也可单击“工具条”上的按钮,存储项目,如图4-22所示。
完整的程序
    4-21    完整的程序
保存创建的程序
    4-22    保存创建的程序    2.程序的下载    编写完一个程序后,需要下载到PLC中进行运行,下载步骤有如下几步。    1)单击工具条上的按钮或选择“文件”\“下载”,出现“下载”对话框,若通信不成功,会出现如图4-23所示提示框,此时应根据提示检查系统硬件及通信配置,直至通信连接正确。    2)根据默认值,在初次发出下载命令时,“程序代码块”、“数据块”和“CPU配置”(系统块)复选框被选择。如果不需要下载某一特定的块,清除该复选框。    3)通信连接正确后,单击“下载”,根据提示,下载程序,如图4-24所示。
通信不成功对话框
    4-23    通信不成功对话框
下载对话框
    4-24    下载对话框    3.程序的运行    要通过STEP7 -Micro/WIN软件将S7 -200系列PLC转入运行模式,S7 -200的模式开关必须设置为“TERM”或“RUN”。单击工具条上的按钮或在命令菜单中选择“PLC”\“运行”,出现一个对话框提示是否切换运行模式。单击“是”即可切换到运行模式。    4.监控程序状态    在通信连接正确情况下,单击工具条上的按钮或在命令菜单中选择“调试”\“开始程序状态”,监控程序的执行状态。    以图4 -17所示程序为例,当S7 -200转入运行模式后,CPU将执行程序使Q0.0LED指示灯时亮时灭。当T37< 40时,Q0.0OFF状态,如图4-25所示;当T3740时,Q0.0ON状态,如图4-26所示。注意:图中线条加重和触点及线圈涂黑表示有“能流”通过或到达。

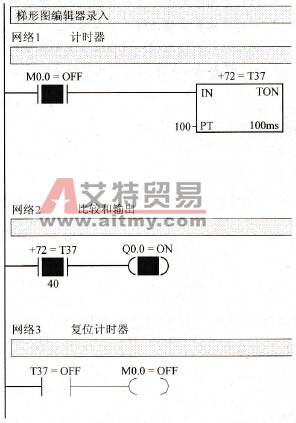

程序监控状态(T37<40)
    4-25    程序监控状态(T37<40)
程序监控状态(T37≥40)    4-26    程序监控状态(T3740)
