三菱PLC GX-Developer编程软件的使用技术方法

    在计算机上安装好GX编程软件后，运行GX软件，其界面如图2-1所示。
    图2-1    GX界面    该窗口编辑区域为不可用，工具栏中除了新建和打开按钮可见以外，其余均不可见，单击按钮，或执行“工程”菜单中的“创建新工程”命令，可创建一个新工程，出现如图2-2所示画面。    在图2-2中选择PLC所属系列和型号，选择程序类型。可设置程序文件的保存路径和工程名称等。其中PLC系列和PLC型号两项是必须设置项，且须与所连接的PLC一致，否则程序将可能无法写入PLC中。程序编辑窗口如图2-3所示，设置好该窗口后，即可进行程序的编制。
    图2-2    建立新工程画面

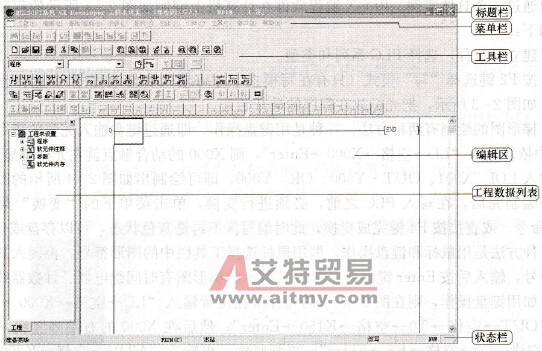

    图2-3    程序编辑窗口    1．菜单栏    GX编程软件有工程、编辑、查找／替换、变换、显示、在线、诊断、工具、窗口、帮助等10个菜单。“工程”菜单项可执行工程的创建、打开、关闭、删除、打印等；“编辑”菜单项提供图形程序（或指令）编辑工具，如复制、粘贴、插入行（列）、删除行（列）、画连线、删除连线等；“查找／替换”主要用于查找／替换设备、指令等；“变换”只在梯形图编程方式可见，程序编好后，需要将图形程序转化为系统可以识别的指令，因此需要进行变换才可存盘、传送等；“显示”用于梯形图与指令之间的切换，注释、申明和注解的显示或关闭等；“在线”主要用于实现计算机与PLC之间的程序的传送、监视、调试及检测等；“诊断”主要用于PLC诊断、网络诊断及CC-Link诊断；“工具”主要用于程序检查、参数检查、数据合并、清除注释或参数等；“帮助”主要用于查阅各种出错代码等功能。    2．工具栏    工具栏分为工具、图形编辑工具、视图工具等，它们在工具栏的位置是可以拖动改变的。主工具栏提供文件新建、打开、保存、复制、粘贴等功能；图形工具栏只在图形编辑时才可见，并提供各类触点、线圈、连接线等图形；视图工具可实现屏幕显示切换，如可在主程序、注释、参数等内容之间实现切换，也可实现屏幕放大／缩小和打印预览等功能。此外工具栏还提供程序的读／写、监视、查找和程序检查等快捷执行按钮。    3．编辑区    编辑区是程序、注解、注释和参数等编辑的区域。    4．工程数据列表    工程数据列表是以树状结构显示工程的各项内容，如程序、软元件注释、参数等。    5．状态栏    状态栏显示当前的状态，如鼠标所指按钮功能提示、读写状态、PLC的型号等内容。    一、梯形图编制举例    下面通过一个具体实例，用GX编程软件在计算机上编制如图2-4所示的程序具体操作步骤如下：    (1)建立新工程，选择PLC系列和类型。    (2)按F2键选择“写”模式（只有在写模式下才可输入和修改程序），选择程序梯形图显示。如图2-3所示，把光标放在程序的最开始处。    (3)梯形图的绘制有两种方法。一种是用键盘操作，即通过键盘输入完整的指令，如在图2-3中依次输入“LD→空格→X000→Enter”，则X000的动合触点就在光标处显示出来，然后再输入LDI X001、OUT Y000、OR Y000，即可绘制出如图2-4所示的图形。梯形图程序编制完后，在写入PLC之前，必须进行变换，单击菜单下的“变换”菜单下的“变换”命令，或直接按F4键完成变换，此时编写区不再是灰色状态，可以存盘或传送。    另一种方法是用鼠标和键盘操作，即用鼠标选择工具栏中的图形符号，再键人其软元件和软元件号，输入后按Enter键即可。图2-5所示的梯形图有时间继电器、计数器线圈及功能指令，如用键盘操作，则在图2-3中的光标所在位置输入“LD→空格→X000→Enter”，再输入“OUT→空格→T0→空格→K150→Enter”；然后在X000的右端画竖线，再输入“OUT→空格→C0→空格→K5→Enter”；再画竖线，再输入“MOV→空格→K200→D0→Enter”即可。

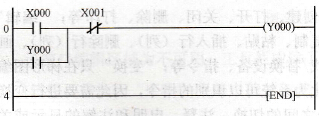

    图2-4    梯形图（一）

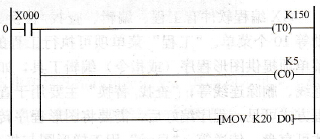

    图2-5    梯形图（二）    二、指令方式编制程序    指令方式编制程序是直接输入指令的编程方式，并以指令的形式显示。对于图2-4所示的梯形图，其指令表程序在屏幕上的显示如图2-6所示。输入指令的操作与上述介绍的用键盘输入的方法相同，只是显示不同，且指令表程序不需变换。可在梯形图显示与指令表显示之间切换，快捷键为Alt+F1。

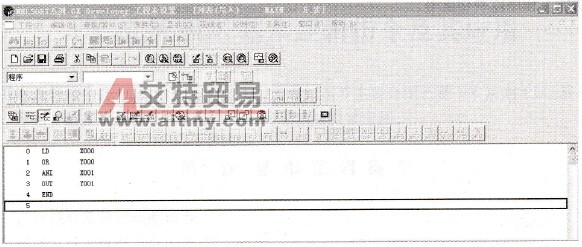

    图2-6    指令表程序    三、程序的传送    将在软件上编好的程序写入到PLC中，或将PLC中的程序读到计算机软件中，一般需要进行以下操作。    (1) PLC与计算机的连接。正确连接计算机和PLC的编程电缆，特别是PLC接口方向不要弄错。    (2)进行通信设置。单击“在线”菜单中的“传输设置”后，出现如图2-7所示的窗口，设置好串行口，其他缺省设置后再单击“确认”按钮。

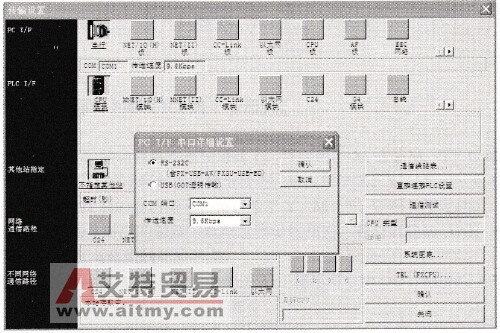

    图2-7    通信设置画面    (3)程序写入、读出。若要将计算机中编制好的程序写入到PLC，单击“在线”菜单中的“写入PLC”，根据出现的对话窗进行操作。选中程序MAIN，单击“开始执行”即可。若要将PLC中的程序读出到计算机中，其操作与程序写入操作相似。    四、其他功能    GX编程软件功能比较强大，除了以上功能外，还具有编辑操作功能、打印功能、程序调试功能、程序监视功能等。
