S7300 PLC的寄存器

来源:艾特贸易2017-06-04

简介1 .状态字 状态字用于表示 CPU 执行指令时所具有的状态。一些指令是否执行或以何方式执行可能取决于状态字中的某些位;执行指令时也可能改变状态字中的某些位,也能在位逻辑指

    1.状态字    状态字用于表示CPU执行指令时所具有的状态。一些指令是否执行或以何方式执行可能取决于状态字中的某些位;执行指令时也可能改变状态字中的某些位,也能在位逻辑指令或字逻辑指令中访问并检测它们。状态字的结构如图3-4所示。
状态字结构图
    3-4    状态字结构图    (1)首位检测位()    状态字的位0称为首位检测位。若位的状态为0,则表明一个梯形逻辑网络的开始,或指令为逻辑串的第一条指令。CPU对逻辑串第一条指令的检测(称为首位检测)结果直接保存在状态字的RLO位中,经过首次检测存放在RLO中的01被称为首位检测结果。位在逻辑串的开始时总是0,在逻辑串指令执行过程中位为1,输出指令或与逻辑运算有关的转移指令(表示一个逻辑串结束的指令)将0    (2)逻辑操作结果(RLO)    状态字的位1称为逻辑操作结果( Result of Logic OperationRLO)。该位存储逻辑指令或算术比较指令的结果。在逻辑串中,RLO位的状态能够表示有关信号流的信息。RLO的状态为1,表示有信号流(通);为0,表示无信号流(断)。可用RLO触发跳转指令。    (3)状态位(STA)    状态字的位2称为状态位。状态位不能用指令检测,它只是在程序测试中被CPU解释并使用。如果一条指令是对存储区操作的位逻辑指令,则无论是对该位的读或写操作,STA总是与该位的值取得一致;对不访问存储区的位逻辑指令来说,STA位没有意义,此时它总被置为1    (4)或位(OR)    状态字的位3称为或位。在先逻辑“与”后逻辑“或”的逻辑串中,OR位暂存逻辑“与”的操作结果,以便进行后面的逻辑“或”运算。其他指令将OR位清0    (5)溢出位(OV)    状态字的位4称为溢出位。溢出位被置1,表明一个算术运算或浮点数比较指令执行时出现错误(错误:溢出、非法操作、不规范格式)。后面的算术运算或浮点数比较指令执行结果正常的话OV位就被清0    (6)溢出状态保持位(OS)    状态字的位5称为溢出状态保持位(或称为存储溢出位)。OV被置1OS也被置1OV被清0OS仍保持,所以它保存了OV位,可用于指明在先前的一些指令执行中是否产牛过错误。只有下面的指令才能复位OS位:JOSOS =1时跳转);块调用指令和块结束指令。    (7)条件码1(CC1)和条件码O(CC0)    状态字的位7和位6称为条件码1和条件码0。这两位结合起来用于表示在累加器l中产生的算术运算或逻辑运算结果与0的大小关系;比较指令的执行结果或移位指令的移出位状态。详见表3-2和表3-3    3-2    算术运算后的CC1CC0

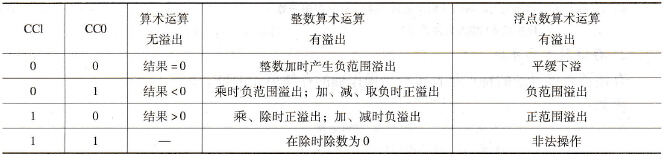

算术运算后的CC1和CC0    3-3    比较、移位和循环移位、字逻辑指令后的CC1CC0

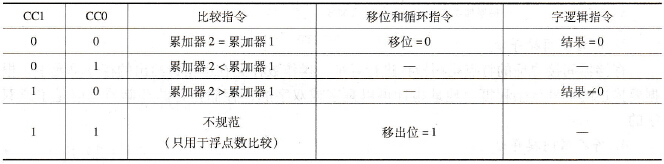

比较、移位和循环移位、字逻辑指令后的CC1和CC0    (8)二进制结果位(BR)    状态字的位8称为二进制结果位。它将字处理程序与位处理联系起来,在一段既有位操作又有字操作的程序中,用于表示字操作结果是否正确(异常)。将BR位加入程序后,无论字操作结果如何,都不会造成二进制逻辑链中断。在LAD的方块指令中,BR位与ENO有对应关系,用于表明方块指令是否被正确执行:如果执行出现了错误,BR位为0ENO也为0;如果功能被正确执行,BR位为1ENO也为1    在用户编写的FBFC程序中,必须对BR位进行管理,当功能块正确运行后使BR位为1,否则使其为0。使用STL指令“SAVE”或LAD指令“- (SAVE)”,可将RLO存入BR中,从而达到管理BR位的目的。当FBFC执行无错误时,使RLO1并存入BR,否则,在BR中存入0    2.累加器(ACCUx)    累加器是用于处理字节、字或双字的寄存器。S7-300有两个32位累加器(ACCU1ACCU2),数据放在累加器的低端(右对齐)。    3.数据块寄存器    DBDI寄存器分别用来保存打开的共享数据块和背景数据块的编号。
