S7-300 PLC的输出指令

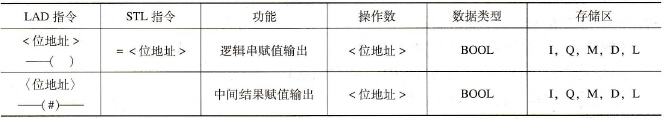

    输出指令有两种，一种是逻辑串输出指令，另一种是中间输出指令。如表4-1所示。    表4-1    输出指令
    1)逻辑串输出指令即赋值指令，将逻辑操作结果RLO写入指定地址位。该指令与线圈相对应，驱动线圈的逻辑电路接通时，有“能流”流过线圈，RLO =1，对应的地址状态为1，反之为0。逻辑串输出指令通过将首位检测位（位）置0，来结束一个逻辑串（梯级）。当位为0时，表示程序中的下一条指令是一个新逻辑串（梯级）的第一条指令。在梯形图中，逻辑串输出指令只能放在最右端，且前面必须有常闭或常开接点。在语句表中，逻辑串输出指令用=<操作数>表示。    一个RLO可以驱动几个输出元件，输出具有相同的优先级。输出指令梯形图程序如图4-5所示。    对应语句表程序如下：    A   I    0.0    AN I    0.1    =    Q    4.0    =    Q    4.1

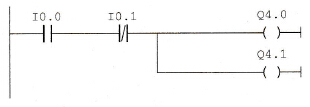

    图4-5    输出指令    2)中间输出指令是一种中间赋值元件，用于存储RLO的中间值，该值是它左边电路的逻辑操作结果。在与其他触点串联的情况下，中间输出与一般触点的功能一样。中间输出指令不能用于结束一个逻辑串（梯级），因此，中间输出指令不能放在逻辑串的结尾或分支的结尾处。中间输出指令的用法如图4-6所示。在语句表中，中间输出指令用=<操作数>表示。

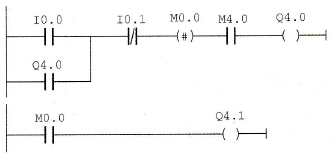

    图4-6    中间输出指令    其中，(#)为中间输出指令，将前面运算结果保存在M0.0中。即M0.0中保存I0.0与Q4.0“或”再与I0.1“与”后的结果。后面的程序可以使用MO.O中保存的结果。Q4.1输出的是保存在M0.0中的中间结果。    [例4-1] 编写电动机启停控制程序。    编程元件地址分配：启动按钮SB1（动合触点）：I0.1；    停止按钮SB2（动合触点）：I0.2；    接触器线圈KM: Q4.0。    梯形图程序如图4-7所示。    对应语句表程序如下：    A(    O   I0.1    O     Q4.0    )    AN    I0. 2    =    Q4.0
    图4-7    电动机启停控制程序
