S7-300 PLC的数据转换指令

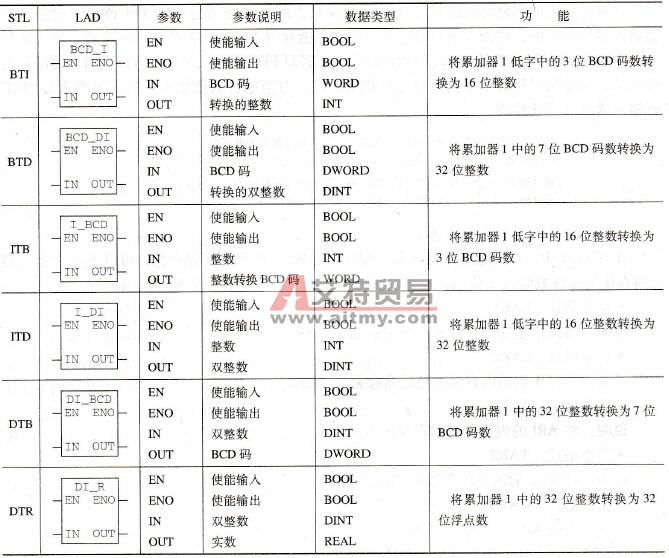

    转换指令将累加器1中的数据进行类型转换，转换的结果仍在累加器1中。能够实现的转换操作有：BCD码和整数及长整数间的转换，实数和长整数间的转换，数的取反、取负，字节扩展等。    在STEP 7中，整数和长整数是以补码形式表示的。BCD码数值有两种：一种是字(16位)格式的BCD码数，其数值范围从-999到+999；另一种是双字（32位）格式的BCD码数，范围从-9999999到+9999999。    1．BCD和整数转换指令    表4-13    BCD码及整数转换指令
    (1) BTI指令    说明：将累加器1低字中的3位BCD码数转换为16位整数，装入累加器1的低字中（0～11位）；低字的最高位（15位）为符号位，12~14位未用，一般取与符号位相同的数。累加器1的高字的内容不变。指令执行过程如图4-43所示。    (2) BTD指令    说明：将累加器1中的7位BCD码数转换为32位整数，装入累加器l中（0~27位）；最高位（31位）为符号位，28~ 30位未用，一般取与符号位相同的数。

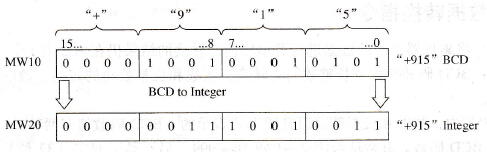

    图4-43    BTI指令执行过程    在执行BCD码转换为整数或长整数指令时，如果BCD数是无效的（其中的一位值在10~ 15之间），将得不到正确的转换结果，并导致系统出错，有下述之一事件发生：CPU进入STOP状态，“BCD转换错误”信息写入诊断缓冲区；如果OB121已经编程就调用。    (3) ITB指令    说明：将累加器1低字中的16位整数转换为3位BCD码数，16位整数的范围是-999~+999。如果欲转换的数据超出范围，则有溢出发生，同时将状态字中的溢出位OV和溢出保持位OS置位。    累加器1的低字中（0~11位）存放三位BCD码。15位作为符号位。累加器1高字（16~ 31位）不变。    [例4-12] ITB指令应用，执行过程如图4-44所示。    L    MW 10    ITB    T    MW20

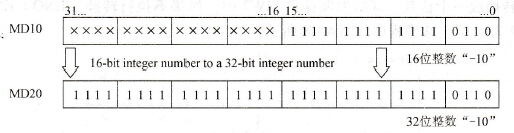

    图4-44      ITB指令执行过程    (4) lTD指令    说明：将累加器1低字中的16位整数转换为32位整数，结果仍在累加器1中，符号位被扩展。    [例4-13] ITD指令应用，指令执行过程如图4-45所示。    L    MW 10    T    MW20

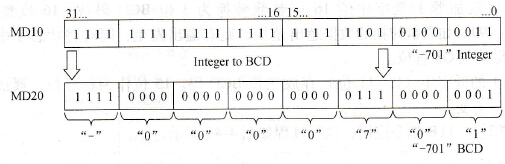

    图4-45    ITD指令执行过程    (5) DTB指令    说明：将累加器1中的32位整数转换为7位BCD码数。如果欲转换的数据超出范围，则有溢出发生，同时将OV和OS置位。    累加器1中（0~27位）存放7位BCD码。第31位作为符号位。    [例4-14] DTB指令应用，执行过程如图4-46所示。    L    MD 10    DTB    T    MD20

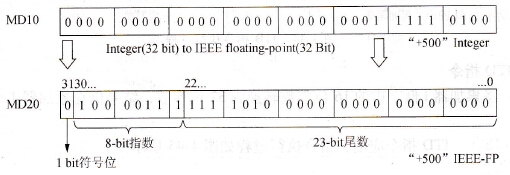

    图4-46      DTB指令执行过程    (6) DTR指令    说明：将累加器1中的32位整数转换为32位浮点数。    [例4-15] DTR指令应用，执行过程如图4-47所示。    L    MD 10    DTR    T    MD20

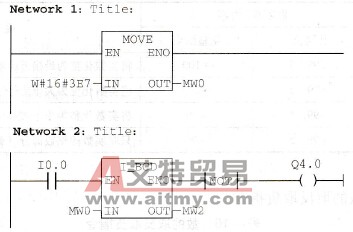

    图4-47     DTR指令执行过程    [例4-16] 如果输入I0.0为“1”，则MWO的内容作为3位BCD代码（+／- 999）读取，并转换成一个整数。其结果保存在MW2中。如果不执行转换(ENO=EN =0)，则输出Q4.0为“1”。参考程序如图4-48所示。

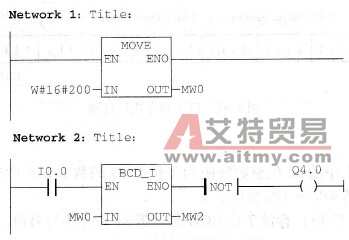

    图4-48      BCD码转换成整数    [例4-17] 如果输入端I0.0为“1”，则MW0的内容作为整数读人，并转换为一个3位BCD码。其结果保存在MW2中。若产生上溢或没有执行指令(I0.0=0)，则输出Q4.0为“1”。参考程序如图4-49所示。
    图4-49    整数转换成BCD码
