FX系列PLC的电路串联块(ANB)指令

    ANB( And Block)：回路块与指令，用于并联回路块的串联连接。    ANB用于由两个或两个以上触点并联的回路块同回路块串联的连接。将并联回路块与回路块串联连接时，回路块开始用LD、LDI指令，回路块结束后用ANB指令连接起来。    ANB指令不带元件编号，是一条独立指令，ANB指令对每个回路块单独使用，也可以成批使用。由多个回路块串联时，如果对每个回路块使用ANB指令，则串联回路块数没有限制。但是，由于LD、LDI指令的重复次数限制在8次以下。所以，在成批使用时，连续使用ANB指令的次数不得超过8次。ANB指令的使用如图2-12所示。有两种编程方式，分别为一般编程法（见指令表程序1）和集中编程法（见指令表程序2）。    按一般编程法每写完两个触点组，紧跟着就编写ANB指令，然后接着写第三个触点组，再写一个ANB指令。在程序中将三个触点组分别设为a、b、c，按一般编程法编程，PLC运行的结果是先处理a和b两个触点组（即a×b），然后将(a×b)看成一个新触点组与c触点组处理[(a×b)×c]。而按集中编程法，将三个触点组都先写完，然后连续编写两个ANB指令，这种编程方式在PLC中运行的逻辑结果与一般编程法是一致的。但在具体执行过程中却不同，它是先处理b和c两个触点组（即b×c），然后将(b×c)看成一个新触点组与a触点组处理即[(b×c)×a]。
    图2-12    ANB指令的使用    一般编程法（指令表程序1）：
    集中编程法（指令表程序2）：

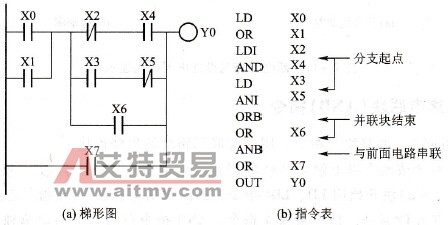

    这两种编程指令程序执行中先后次序的不同，是因为集中编程法启用了存入指令的堆栈寄存器的下层空间，而一般编程法只启用堆栈寄存器的第一层。集中编程法中将指令按a、b、c顺序压入堆栈寄存器，当a、b、c从堆栈中弹出时按“先入后出”原则进行。所以最先弹出的是c和b，然后才是a，那么执行指令的结果先b×c，然后才进行(b×c)×a的处理。    ANB指令的应用示例如图2-13所示。
    图2-13    ANB指令的应用示例
