S7-200系列PLC的通信设置技术方法

    STEP 7-Micro/WIN软件是在计算机中运行的，只有将PC（计算机）与PLC连接起来，才能在PC中将STEP 7．Micro/WIN软件编写的程序写入PLC，或将PLC已有的程序读入PC重新修改。    1．PC与PLC的连接    PC与PLC的连接主要有两种方式：一是给PC安装CP通信卡（如CP5611通信卡），再用专用电缆将CP通信卡与PLC机连接起来，采用CP通信卡可以获得很高的通信速率，但其价格很高，故较少采用；二是使用PC- PPI电缆连接PC与PLC，PC- PPI电缆有USB- RS485和RS232- RS485两种，USB- RS485电缆一端连接PC的USB口，另一端连接PLC的RS485端口，RS232- RS485电缆连接PC的RS232端口（COM端口），由于现在很多计算机没有RS232端口，故可选用USB- RS485电缆。    采用USB- RS485电缆连接PC与PLC如图2-6所示。    2．通信设置    采用USB- RS485电缆将PC与PLC的连接好后，还要在STEP 7-Micro/WIN软件中进行通信设置。具体通信设置过程如下：    (1)设置PLC的通信端口、地址和通信速率    单击STEP 7 - Micro/WIN软件窗口浏览条中的“查看”项下的“系统块”，弹出“系统块”对话框，如图2-7所示，单击左方“通信端口”项，在右方的端口0下方设置PLC的地址为2，设置“波特率”为“9. 6kbps” （即9.6kbit/s），其他参数保持默认值，单击“确认”按钮关闭对话框。

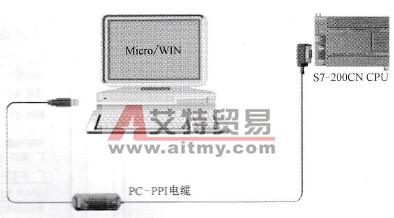

    图2-6    采用USB- R5485电缆连接PC与PLC

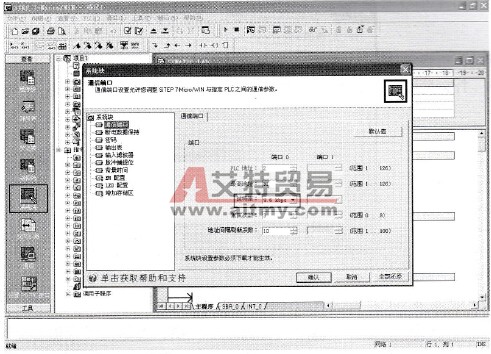

    图2-7    设置PLC的通信端口、地址和通信速率    (2)设置PC的通信端口、地址和通信速率    单击STEP 7 - Micro/WIN软件窗口浏览条中的“查看”项下的“设置PG/PC接口”，弹出“设置PG/PC接口”对话框，如图2-8a所示，选择“PC/PPI cable(PPI)”项，再单击“属性”按钮，弹出“属性”对话框，如图2-8b所示，将地址设为0（不能与PLC地址相同），将“传输率”设为“9. 6kbps”（要与PLC通信速度相同），然后单击该对话框中的“本地连接”选项卡，切换到该选项卡，如图2-8c所示，选择“连接到”为“USB”，单击“确定”按钮关闭对话框。

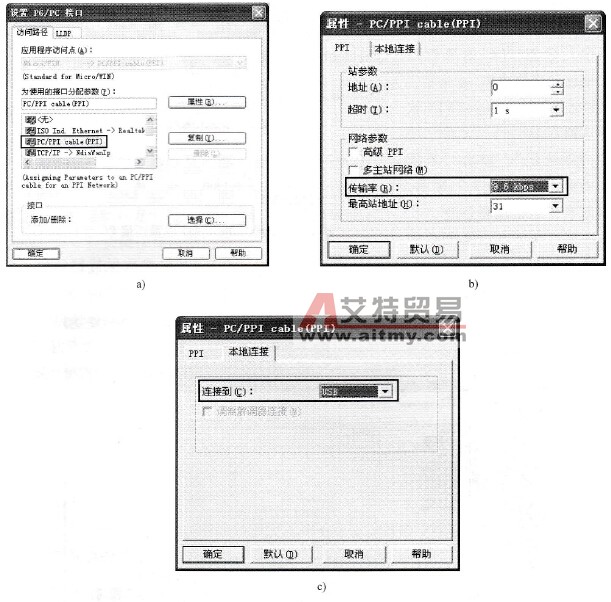

    图2-8    设置PC的通信端口、地址和通信速率    (3)建立PLC与PC的通信连接    单击STEP 7 - Micro/WIN软件窗口浏览条中的“查看”项下的“通信”，弹出“通信”对话框，如图2-9a所示，选择“搜索所有波特率”项，再双击对话框右方的“双击刷新”，PC机开始搜索与它连接的PLC，两者连接正常，将会在“双击刷新”位置出现PLC图标及型号，如图2-9b所示。

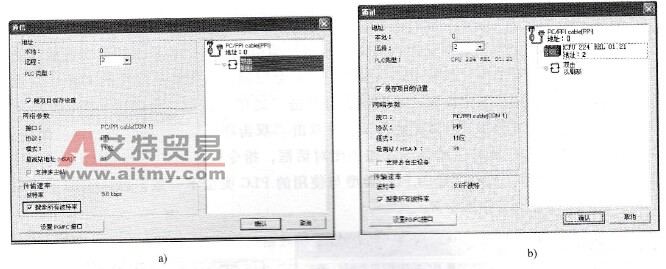

    图2-9    建立PLC与PC的通信连接
