S7-200系列PLC软件界面说明

    STEP 7 - Micro/WIN是S7-200系列PLC的编程软件，该软件版本较多，本节以STEP 7-Micro/WIN_ V4.0_ SP7版本为例进行说明。这是一个较新的版本，其他版本的使用方法与它基本相似。STEP 7 - Micro/WIN软件，约200~300MB，在购买S7-200系列PLC时会配有该软件光盘，其他读者可登录易天教学网(www.eTVl00.com)了解该软件有关获取和安装信息。    1．软件的启动    STEP 7-Micro/WIN软件安装好后，单击桌面上的“V4.0 STEP 7 MicroWIN SP7”图标，或者执行“开始”菜单中的“Simatic→STEP 7-Micro/WIN V4.0.7.10→STEP 7 Mi-croWIN”，即可启动STEP 7 - Micro/WIN软件，软件界面如图2-1所示。    2．软件界面语言的转换    STEP 7 - Micro/WIN软件启动后，软件界面默认为英文，若要转换成中文界面，可以对软件进行设置。设置方法是：执行菜单命令“Tools→Options”，马上弹出Options窗口，如图2-2所示，在左方框中选择“General”项，再在Language框内选择“Chinese”项，然后单击“OK”按钮，会先后弹出两个对话框，如图2-3所示，在第一个对话框中单击“确定”按钮，在接着弹出的第二个对话框中单击“否”按钮，STEP 7 - Micro/WIN软件会自动关闭。    重新启动STEP 7 - Micro/WIN，软件界面变成中文，如图2-4所示。    3．软件界面说明    图2-5所示为STEP 7 - Micro/WIN的软件界面，它主要由标题栏、菜单栏、工具栏、浏览条、指令树、输出窗口、状态条、局部变量表和程序编辑区组成。    (1)浏览条

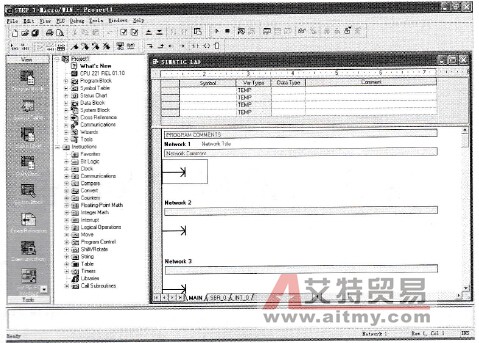

    图2-1    STEP 7 - Micro/WIN软件界面

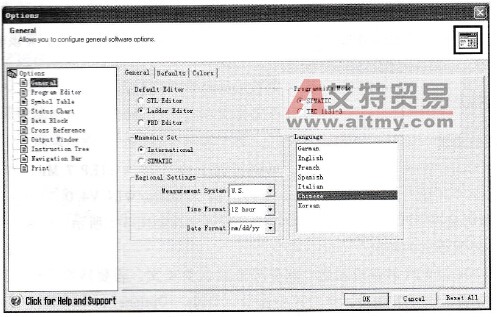

    图2-2    Options窗口

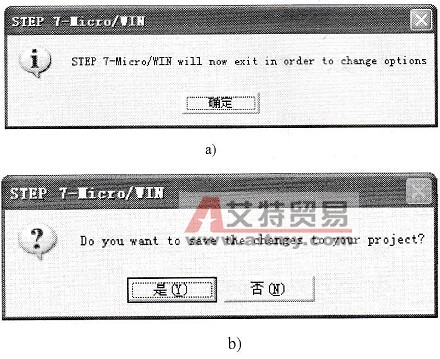

    图2-3    两个询问对话框

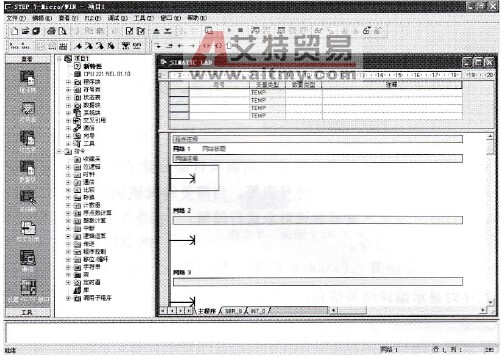

    图2-4    中文界面的STEP 7 - Micro/WIN软件窗口

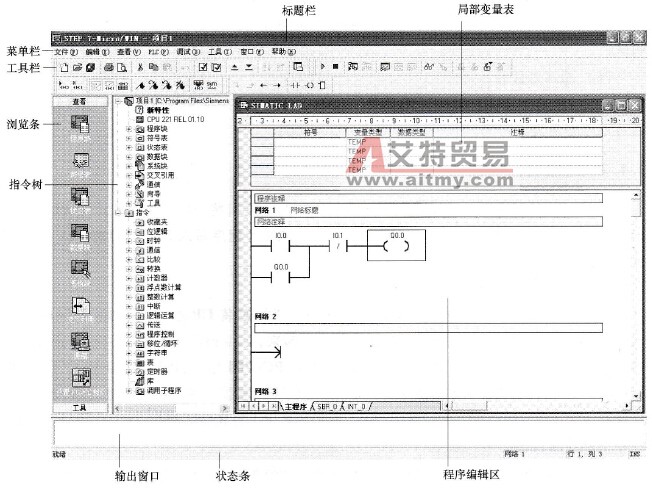

    图2-5    STEP 7-Micro/WIN的软件界面说明    它由“查看”和“工具”两部分组成。“查看”部分有程序块、符号表、状态表、数据块、系统块、交叉引用、通信和设置PG/PC接口按钮，“工具”部分有指令向导、文本显示向导、位置控制向导、EM 253控制面板和调制解调器扩展向导等按钮，操作显示滚动按钮，可以向上或向下查看其他更多按钮对象。执行菜单命令“查看→框架→浏览条”，可以打开或关闭浏览条。    (2)指令树    它由当前项目和“指令”两部分组成。当前项目部分除了显示项目文件存储路径外，还显示该项目下的对象，如程序块、符号表等，当需要编辑该项目下某对象时，可双击该对象，然后在窗口右方编辑区就可对该对象进行编辑；“指令”部分提供了编程时用到的所有PLC指令及快捷操作命令。    (3)输出窗口    在编译程序时显示编译结果信息。    (4)状态条    显示软件编辑执行信息。在编辑程序时，显示当前的网络号、行号、列号；在运行程序时，显示运行状态、通信波特率（通信速率）和远程地址等信息。    (5)程序编辑区    用于羡写程序。在程序编辑区的底部有主程序、SBR_ 0（子程序）和INT_ 0（中断程序）3个选项标签，如果需要编写子程序，可单击SBR_ 0选项，即切换到子程序编辑区。    (6)局部变量表    每一个程序块都有一个对应的局部变量表，在带参数的子程序调用中，参数的传递是通过局部变量表进行的。
