PLC的整数、双整数、实数转字符串指令说明及使

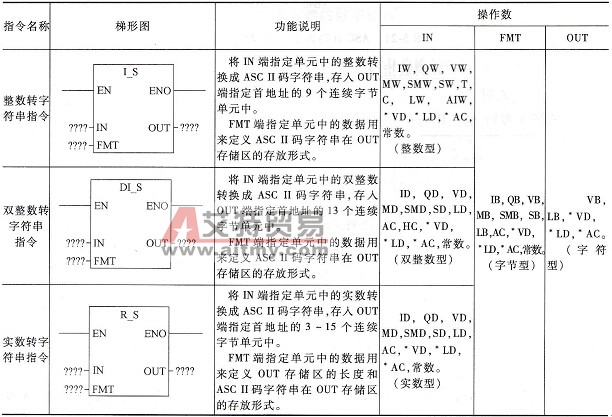

    (1)指令说明    整数、双整数、实数转字符串指令说明如下：
    整数、双整数、实数转字符串指令中FMT的定义与整数、双整数、实数转ASC II码指令基本相同，两者的区别在于，字符串转换指令中OUT端指定的首地址单元用来存放字符串的长度，其后单元才存入转换后的字符串，对于整数、双整数转字符串指令，OUT首地址单元的字符串长度值分别固定为8、12，对于实数转字符串指令，OUT首地址单元的字符串长度值由FMT的高4位来决定。    (2)指令使用举例    图5-23为实数转字符串指令的使用，当I0.0触点闭合时，执行R_S指令，将IN端VD10中的实数转换成ASC II码字符串，保存在OL-T端指定首地址的存储区中，存储区的长度由FMT端VB0单元中的数据高4位规定，ASC II码字符串在存储区的存放形式由FMT瑞VB0单元中的低4位数据规定。    例如，VD10中实数为1234.5，VB0中的数据为97（即01 100001），执行R_S指令后，VB14~VB20中存储的ASC II码字符串为“61234.5” 。FMT单元取不同值时存储区中ASC II码字符串的存储形式见表5-10。

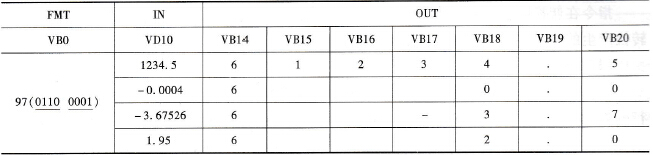

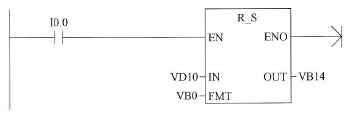

    图5-23    实数转字符串指令使用举例    整数、双整数、实数转字符串指令中的输出存储区存放ASCⅡ码字符串格式与整数、双整数、实数转ASC II码指令基本相同，主要区别在于前者的输出存储区首地址单元存放字符串长度，其后才存入字符串。    表5-10    FMT单元取不同值时存储区中ASCⅡ码字符串的存储形式
