PLC的实数转ASC II码指令说明及使用举例

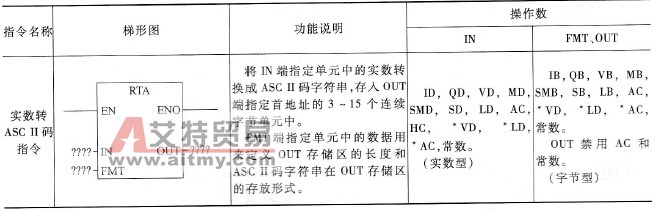

    (1)指令说明    实数转ASC II码指令说明如下：

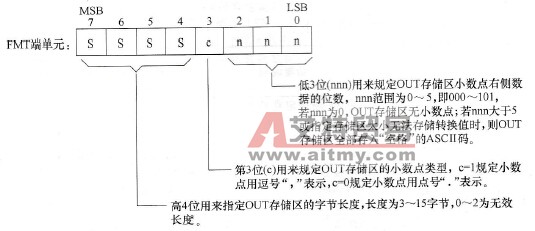

    在RTA指令中，IN端为实数型操作数，FMT端指定单元中的数据用来定义OUT存储区的长度和ASC II码字符串在OUT存储区的存放形式。FMT端单元中的数据定义如下：

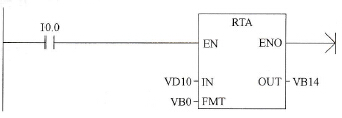

    (2)指令使用举例    实数转ASC II码指令使用如图5-20所示，当I0.0触点闭合时，执行RTA指令，将IN端VD10中的实数转换成ASC II码字符串，保存在OUT端指定首地址的存储区中，存储区的长度由FMT端VB0单元中的数据高4位规定，ASC II码字符串在存储区的存放形式由FMT端VB0单元中的低4位数据规定。    例如，VD10中实数为1234.5，VB0中的数据为97（即01100001），执行RTA指令后，VB14~VB19中存储的ASC II码字符串为“1234.5”。FMT单元取不同值时存储区中ASC II码的存储格式见表5-9。

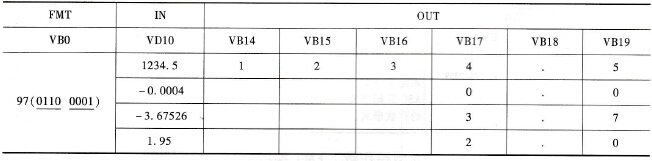

    图5-20    实数转ASC II码指令使用举例    输出存储区的ASC II码字符串格式有以下规律：    1)正数值写入输出存储区时没有符号位。    2)负数值写入输出存储区时以负号（-）开头。    3)除小数点左侧最靠近的0外，其他左侧0去掉。    4)若小数点右侧数据超过规定位数，会按四舍五入去掉低位以满足位数要求。    5)输出存储区的大小应至少比小数点右侧的数字位数多3个字节。    6)输出存储区中的数值是右对齐的。    表5-9    FMT单元取不同值时存储区中ASCⅡ码的存储格式
