PLC输出端的保护简介

    当可编程控制器的输出负载为电感性负载时，为了防止负载关断产生的高电压对可编程控制器输出点的损害，应对输出点增加保护电路，保护电路的主要作用是抑制高电压的产生。    (1)直流输出型的保护电路    ①二极管抑制保护    当负载为直流感性负载时，可在负载两端并联续流二极管加以抑制，如图7 -23所示。续流二极管可选额定电流为1 A左右的二极管，其反向耐压为负载电压的3倍以上。图7 -23是PNP型晶体管输出端保护电路，使用NPN型晶体管输出单元时把直流电压UDC的极性颠倒一下。    ②齐纳二极管齐纳保护    当负载为直流感性负载时，也可采用齐纳二极管作齐纳保护，如图7 -24所示。
      图7-23    二极管抑制保护

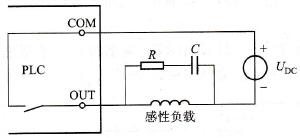

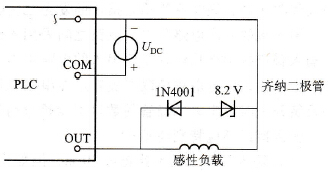

      图7-24    齐纳二极管齐纳保护    (2)继电器输出型的保护电路    ①接直流负载时    继电器输出接直流负载时应接阻容抑制保护电路，如图7-25所示。图中：R=UDC/IL，这是最小电阻值。
      图7-25    输出接直流负载的阻容抑制保护电路    （也可使用图7-23、图7-24的电路）    C=IL×KIL：感性负载电流。    ②接交流负载时    继电器触点输出（或双向晶闸管输出）接交流负载时，应接入阻容抑制保护电路，如图7-26所示。
      图7-26    输出接交流负载的阻容抑制保护电路    (MOV为压敏电阻)    对于继电器输出：R>0.5×UoN（UoN为外接交流负载电压额定值）    对于交流输出：R最小为10 Ω。    对于每10V·A的稳压负载，电容值选用：C=0.002~0.005μF。    (3) PLC通信口保护    ①选择相同的接地点，或选用RS - 485/RS - 232转换器。    ②当不具备共同电气参考地的设备构成网络时，可在网络中加入RS - 485/RS - 485中继器。    (4)抗干扰措施    ①系统应正确良好接地。    ②强、弱电导线分开走线（布线）。    ③将PLC上DC24 V（传感器电源）的COM端接地。    (5)输出短路保护    当连接在输出端子上的负载短路时，会把输出元件、印刷电路板等烧坏，因此要接入保护用的熔断器。    (6)输出与TTL电路连接时    当使用晶体管输出时，由于晶体管有残余电压，不能直接与TTL电路连接，这时应先与COMS -IC连接后，再与TTL电路连接。但晶体管输出时必须连接一个电源上拉电阻。    (7)漏电流的处理    使用晶体管输出或晶闸管（此指双向晶闸管）输出时，由于漏电流可能使输出设备产生误动作，这时应采取接泄放电阻措施，如图7 -27所示。

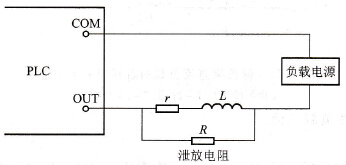

      图7-27    漏电流的处理    泄放电阻的阻值由下式决定：    R<UoN/IUoN：负载的额定电压(V)    I：输出漏电流(mA)    R:泄放电阻(kΩ)    漏电流(I)的值：

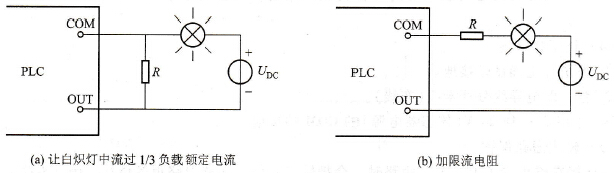

      (8)对冲击电流的处理    使用晶体管或晶闸管输出单元时，若连接像白炽灯等冲击电流大的负载时，必须考虑使输出晶体管或晶闸管不受损坏。    抑制冲击电流的方法有以下两种。    ①让白炽灯中流过负载额定值1/3的电流的方法，如图7-28(a)所示。
      图7-28    冲击电流的处理    ②加限流电阻的方法，如图7-28(b)所示。
