S7-200系列PLC基本模块的接线方式

    S7-200 PLC的基本模块根据供电电源的类型、数字量输入接点的接口电路的类型、数字量输出接点的输出电路的类型不同，可分为“DC/DC/DC”和“AC/DC/RLY”两种类型。    其中，型号中第一个斜杠前的字符（DC或AC）表示供电电源的类型，DC-直流24V供电；AC-交流110V或220V供电。第一个斜杠和第二个斜杠之间的字符(DC) 表示数字量输入接点的接口电路的类型，DC-直流24V漏型或源型输入。最后一个字符(DC或RLY)表示数字量输出接点的输出电路的类型，DC-晶体管输出；RLY-继电器输出。    1)“DC/DC/DC”基本模块的接线方式    以CPU 226 DC/DC/DC（订货号：6ES7 216-2AD23-0B0）为例，“DC/DC/DC”基本模块的接线方式如图1-9所示。

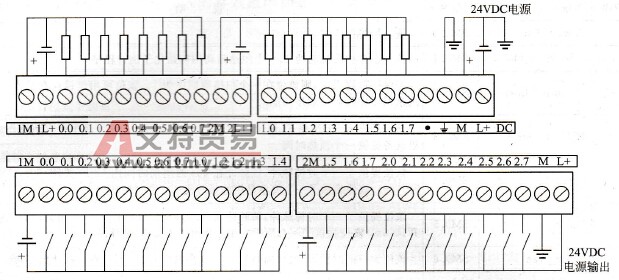

    图1-9     “DC/DC/DC”基本模块的接线方式    对于“DC/DC/DC”类型的CPU，在CPU右上角都有一组24V直流供电电源输入点端子，其中“L+”为直流24V电源“正极”输入端；“M”为直流24V电源“负极”输入端；“”为屏蔽地的接线端子，一般连接机柜的金属壳。    在CPU右下角都有一组24V直流电源（称为传感器电源）的输出端子，其中“L+”为24V输出电源的“正极”；“M”为24V输出电源的“负极”。该电源可为CPU自身的I/O点及扩展模块I/O点提供输入电源，也可以为扩展模块提供输入电源。    在CPU的内侧都有一排数字量输入(DI)接点的连接端子，这些DI接点按位操作，每8位为1个字节，图中I0.0～10.7为1个字节，用IB0表示；I1.0～I1.7为一个字节，用IB1表示；I2.0～I2.7为一个字节，用IB2表示。每个端子均按“类型标示符．字节地址．位序”的形式表示其地址，如“I0.0”表示输入字节0的第0位。这些DI端子又分成若干组，图中I0.0～I0.7、I1.0～I1.4为一组，拥有一个公共端子“1M”；I1.5～I1.7、I2.0～I2.7为一组，拥有一个公共端子“2M”。每一组的公共端子一般接24V直流电源的“负极”，各个DI端子分别连接一个外部“开关”的一端，“开关”的另一端则全部连接到电源的“正极”，从而形成输入回路。    在CPU的外侧都有一排晶体管类型的数字量输出(DO)接点的连接端子，这些DO接点也是按位操作，每8位为一个字节，图中Q0.0～Q0.7为一个字节，用QB0表示；Q1.0～Q1.7为一个字节，用QB1表示.每个输出端子同样用“类型标示符．字节地址．位序”的形式表示其地址，如“Q0.2”表示输出字节0的第2位。与DI端子类似，这些DO端子也分成若干组，图中Q0.0～Q0.7为一组，拥有一个公共端子“1M”（接24V直流负载电源“负极”）和一个24V直流负载电源“正极”输入端子“1L+”；Q1.0～Q1.7为一组，拥有一个公共端子“2M”（接24V直流负载电源“负极”）和一个24V直流负载电源“正极”输入端子“2L+”。所有DO输出端子分别连接一个直流负载的其中一端，负载的另一端则全部连接到所在组的公共端子“1M”或“2M”上，通过内部的晶体管形成负载回路。    2)“AC/DC/RLY”基本模块的接线方式    以CPU 226 AC/DC/RLY（订货号：6ES7 216-2BD23-0B0）为例， “AC/DC/RLY”基本模块的接线方式如图1-10所示。

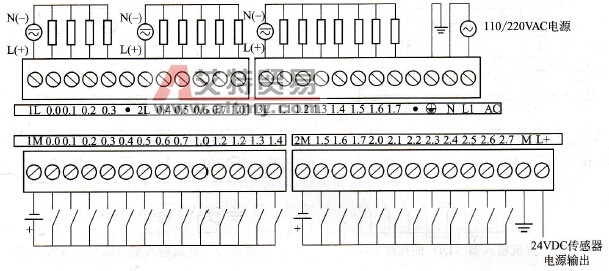

    图1-10    “AC/DC/RLY”基本模块的接线方式    对于“AC/DC/RLY”类型的CPU，在CPU右上角都有一组110/220V交流供电电源输入点端子，其中“L1”为交流电源“相线”输入端；“N”为交流V电源“零线”输入端；“”为保护地的接线端子，一般连接机柜的金属壳或直接接人大地。    与“DC/DC/DC”类型的CPU相同，在CPU右下角都有一组24V直流电源（称为传感器电源）的输出端子，在CPU的内侧都有一排数字量输入(DI)接点的连接端子。其意义及接线方式同“DC/DC/DC”类型的CPU。    与“DC/DC/DC”类型的CPU相同，在CPU的外侧也有一排继电器类型的数字量输出(DO)接点的连接端子，这些DO端子也分成若干组，图中Q0.0～Q0.3为一组，拥有一个负载电源输入“1L”，用于接交流负载电源的“相线”，或24V直流负载电源“正极”：Q0. 4～Q1.0为一组，拥有一个负载电源输入“2L”，用于接交流负载电源的“相线”，或24V直流负载电源“正极”；Q1. 1～Q1.7为一组，拥有一个负载电源输入“3L”。所有DO输出端子分别连接一个交流（或直流）负载的其中一端，负载的另一端则全部连接到交流（或直流）负载电源的“零线”（或“负极”），交流（或直流）负载电源的“相线”（或”三极”）则连接到“1L”、“2L”及“3L”上，从而通过内部的继电器触点形成负载回路。
