S7-300/400 PLC的基本数据类型转换指令

    (1) BCD码与整型数的转换指令    BCD码到整型数的转换指令如图4-31所示。    该指令有一个标题，即BCD_I，用于指明这个指令实现哪两种数据类型的转换。实现不同数据类型之间转换的指令其标题不同。    该指令还有一个使能输入端(EN)和使能输出端(ENO)，使能输入端为高电位“1”时，该指令工作；相反，如果为低电位“0”，则此时该指令不能工作。在指令正常工作时使能输出端为高电位，这样EN和ENO端的电位状态始终一致。EN和ENO端的数据都是BOOL类型的数据，可以是I、Q、M、L、D存储区的数据。    IN端用于读入数据，可以是直接的BCD码数据，也可以是数据存储的地址；OUT端用于输出转换后的数据，并且将数据存储在OUT指定的存储位置中。    对于BCD_I的转换指令，IN端输入的必须为WORD类型的BCD码数据，OUT端为INT类型的数据，两者的数据均可以来自I、Q、M、L、D存储区。    BCD_I指令将IN端的数据以3位BCD码数字（+/-999）读取，并将其转换为整型值（16位）。整型值的结果通过OUT端输出。    BCD_I指令在程序中的具体应用如图4-32所示。EN端可以通过一些位状态进行控制，其ENO端也可以输出信号控制其他的指令。在IN端和OUT端给出的数据存储地址，必须以WORD类型的数据形式进行操作。
    图4-31    BCD码到整型数转换的BCD_I指令结构
    图4-32    BCD_I指令具体的编程    当I0.1为高电位“1”时，BCD_I指令读入IW2区域内的数据，并将其转换成OUT形式的16位数据输出到MW4中；与此同时，ENO端输出高电位“1”，在M2.0为低电位“0”时，将置位Q2.5。    如图4-33所示为整型数到BCD码转换的指令结构。
    图4-33    整型数到BCD码转换的I_BCD指令结构    I_BCD指令的结构与BCD_I指令类似，在IN端和OUT端同样只能是WORD类型的数据。    I_BCD指令工作时，IN端的数据以整型值（16位）读取，并将其转换为3位BCD码数字（+/-999）。结果由OUT端输出。如果在转换的过程中产生溢出，ENO端输出低电位“0”。    (2) BCD码与长整型数据的转换指令    BCD码转换为长整型数据或长整型数据转换为BCD码的指令结构分别如图4-34 (a)、图4-34 (b)所示。

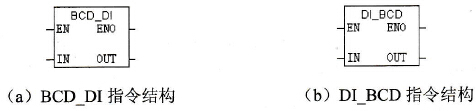

    图4-34    BCD码与长整型数据之间的转换指令    BCD_DI指令的IN端必须为DWORD类型的BCD数据，OUT端为DINT类型的数据。两者的数据均可以来自I、Q、M、L、D存储区。BCD_DI指令将IN端的数据以7位BCD码（+/-9999999）数字读取，并将其转换为长整型值（32位）。长整型值的结果通过OUT端输出。整个指令执行过程ENO始终与EN的信号状态相同。    DI_BCD指令的IN端必须为DINT类型的数据，OUT端为DWORD类型的BCD数据。    DI_BCD指令将IN端的数据以长整型值（32位）读取，并将其转换为7位BCD码数字（+/-9999999）。结果由OUT端输出。如果产生溢出，ENO的状态为“0”。    BCD_DI指令在程序中的具体应用如图4-35所示。

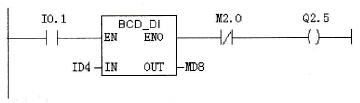

    图4-35    BCD_DI指令具体的编程    在图4-35中，当I0.1为高电位“1”时，BCD_DI指令将ID4的内容以7位BCD码数字读取，并将其转换为长整型值。结果存储在MD8中。    (3)整型数据转换为长整型数据的指令    整型数据转换成长整型数据的指令结构如图4-36所示。该指令同样有EN和ENO端口，数据输入端和输出端与前面介绍的指令类似。    IN端输入的数据必须为INT类型的数据，OUT端输出的数据为DINT类型，两者的数据均可以来自I、Q、M、L、D存储区。I_DI指令将输入端IN的数据以整型（16位）读取，并将其转换为长整型（32位）。结果由输出端OUT输出。ENO始终与EN的信号状态相同。    (4)长整型数据转换为浮点型数据的指令    长整型数据转换为浮点型数据的指令结构如图4-37所示，具体指令的结构与前面介绍的指令完全一样。    IN端输入的数据必须为DINT类型的数据，OUT端输出的数据为REAL类型，两者的数据均可以来自I、Q、M、L、D存储区。DI_R指令将输入端IN的数据以长整型读取，并将其转换为浮点型。结果由输出端OUT输出。ENO始终与EN的信号状态相同。
    图4-36    I_DI指令结构
    图4-37    DI_R指令结构
