S7-300/400 PLC的取反码指令

    在计算机系统中，数据存在原码、反码和补码3种形式；作为工业控制计算机的代表，PLC控制系统当然也满足这个基本规定。下面先介绍一下原码、反码和补码的基础知识。    在计算机的存储器中，以字节作为基本单位来存储信息。如图4-38 (a)所示为一个无符号的8位二进制数的原码；在原码的基础上，对每一位数据取反，比如原来为“1”的位现在设置为“0”，这样得到该8位二进制数的反码，如图4-38 (b)所示；在反码的基础上，在这个二进制数的最后一位加上“1”，在加的过程中满“2”则向前面进一位，得到如图4-38 (c)所示的补码形式。
    图4-38    8位二进制数的原码、反码和补码形式    (1)对整型数取反码的指令    对整型数取反码指令的结构如图4-39所示，其基本结构和前面介绍的数据类型转换指令的结构相似。    标题INV_I代表对整型数取反码，EN和ENO端口的基本作用及流通的数据形式和BCD_I等指令一样。IN端口输入INT类型的数据，OUT端口同样输出INT类型的数据，且后者输出的数据是前者输入数据的反码形式。    INV_I指令读取输入端IN的数据，并使用十六进制掩码W#16#FFFF执行逻辑“异或”运算，将原来数据的每一位变成相反状态。在指令的整个执行过程中ENO始终与EN的信号状态相同。    INV_I指令在程序中的具体应用如图4-40所示。
    图4-39    INV_I指令结构

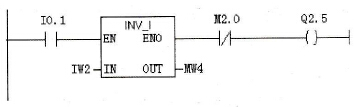

    图4-40    INV_I指令具体的编程    当I0.1为高电位“1”时，INV_I指令将IW2内的数据每一位取反，然后输出到MW4所指向的存储区内。例如，IW2=01001011 10101101，取反后输出到MW4，则MW4=10110100 01010010。    (2)对长整型数取反码的指令    对长整型数取反码指令的结构如图4-41所示，其基本结构和对整型数取反码指令类似，唯一的差别在于INV_DI指令的IN端和OUT端输入、输出的数据类型为DINT。INV_DI指令读取输入端IN的数据，并使用十六进制掩码W#16#FFFFFFFF执行逻辑“异或”运算，将每一位转换为相反状态。在指令的整个执行过程中ENO始终与EN的信号状态相同。
    图4-41    INV_DI指令结构
