PLC的通信标准

    提到网络就不得不提到网络协议，没有网络协议也就无法实现数据信息的传输。例如大家耳熟能详的Internet网络，传输数据都是基于TCP/IP协议。因此，我们说为PLC网络系统制定网络协议是建立PLC网络的首要条件。    各个生产厂家的PLC通信网络，都有其自适应网络的网络协议，虽然能够实现网络通信，但相互之间彼此独立，互不兼容，由此PLC的可用性大大降低。此时寻找一个与所有PLC网络都兼容的网络协议就成为必然。    20世纪80年代初，美国通用汽车公司建议采用制造自动化通信的协议标准（MAP，这是一个具有7层模式、宽频带、以令牌总线为基础的通信协议），得到了广大PLC和计算机生产厂家的支持，从而逐步形成了企业自动化通信标准。凭借其高效能、低价格的优势，MAP在工业自动化控制中稳居榜首，现今几乎所有的PLC网络都与MAP网络协议相兼容。    MAP标准的7层网络通信协议如图7-2所示，设备通过这个标准协议与物理网络相连接，进而实现不同设备之间的通信。    这7层大致可以分为两部分：第5～7层面向用户，第1～4层则面向物理网络。    7个层次中，每个层都有其固定的作用和含义，分别介绍如下。    ◇ 物理层：具有为用户建立、保持和断开物理连接的功能。    ◇ 数据链路层：数据是以帧为单位进行传送，数据链路层就是在两个相邻节点间的    链路上实现差错控制、数据成帧、同步控制等。    ◇ 网络层：用于报文包的分段、报文包的阻塞处理和通信子网络的选择。    ◇ 传输层：单位是报文；其功能是流量控制、差错控制、连接支持、向上一层提供    端到端的数据传送服务。    ◇ 会话层：支持通信管理和实现终端应用程序的同步。    ◇ 表示层：用于应用层信息内容的形式变换，把应用层提供的信息变成通俗易懂的    形式。    ◇ 应用层：作为OSI的最高层，为应用接口提供操作标准并为用户提供信息交换。    并不是所有的通信协议都需要如图7-2所示的OSI参考模型中的全部7层，例如有的现场总线通信协议只采用了7层协议中的第1、第2和第7层。设备甲和乙通过7层连接协议接入到物理网络中，甲传出数据，通过7层标准协议来到物理网络中，然后通过物理网络将信息传输到乙所在的位置，设备乙通过7层标准协议下载来自甲的数据，这样就实现了数据的传输，完成通信任务。

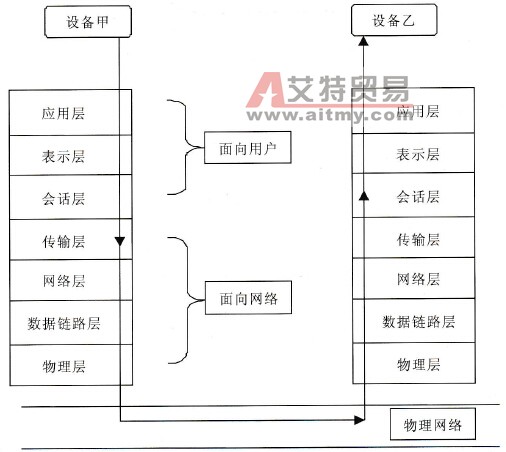

    图7-2    MAP的7层标准协议
