S7-200 PLC PID控制器的数字化

来源:艾特贸易2017-06-04

简介PLC 的 PID 控制器的设计是以连续系统的 PID 控制规律为基础,将其数字化,写成离散形式的 PID 控制方程,再根据离散方程进行控制程序设计。 在连续系统中,典型的 PID 闭环控制系统如

    PLCPID控制器的设计是以连续系统的PID控制规律为基础,将其数字化,写成离散形式的PID控制方程,再根据离散方程进行控制程序设计。    在连续系统中,典型的PID闭环控制系统如图9.11所示。图中sp(t)是给定值,pv(t)为反馈量,c(t)为系统的输出量,PID控制器的输入输出关系式为:
 (9-6)
式中,M(t) -控制器的输出,M0为输出的初始值。    e(t)= sp(t) - pv(t) -误差信号。    Kc -比例系数。    TI-积分时间常数。    TD-微分时间常数。
连续闭环控制系统方框图
    9.11    连续闭环控制系统方框图    9-5中等号右边前3项分别是比例、积分、微分部分,它们分别与误差、误差的积分和微分成正比。如果取其中的一项或两项,可以组成PPDPI控制器。    假设采样周期为Ts,系统开始运行的时刻为t=0,用矩形积分来近似精确积分,用差分近似精确微分,将式9-5离散化,第n次采样时控制器的输出为:      (9-7)式中,en-1-n-1次采样时的误差值。    KI-积分系数。    KD-微分系数。    基于PLC的闭环控制系统如图9.12所示,图中虚线部分在PLC内。图中的spnpvnenMn分别为模拟量sp(t)pv(t)e(t)M(t)在第n次采样时的数字量。    在许多控制系统内,可能只需要PID中的一种或两种控制类型。例如,可能只要求比例控制或比例与积分控制,通过设置参数可对回路控制类型进行选择。

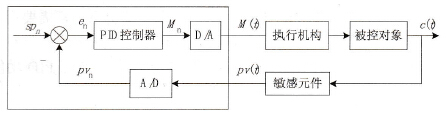

PLC闭环控制系统方框图
    9.12    PLC闭环控制系统方框图
